网络交换机的作用，手把手教你如何使用

在网络设备中，交换机的是不可缺少的一种网络设备，也许还有很多人不知道交换机具体是什么，下面是为大家介绍的交换机的概念及作用，不懂的你不妨来看看吧!

交换机的概念介绍：

交换机(switch)是集线器的换代产品，其作用也是将传输介质的线缆汇聚在一起，以实现计算机的连接。但集线器工作在OSI模型的物理层，而交换机工作在OSI模型的数据链路层。

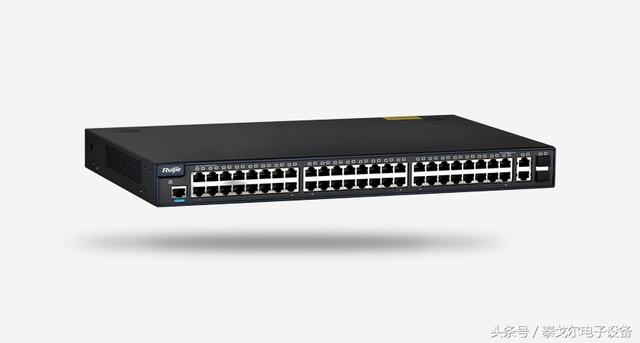

交换机

交换机的作用介绍：

1. 提供网络接口

交换机在网络中最重要的应用就是提供网络接口，所有网络设备的互联都必须借助交换机才能实现。主要包括：

(1)连接交换机、路由器、防火墙和无线接入点等网络设备。

(2)连接计算机、服务器等计算机设备。

(3)连接网络打印机、网络摄像头、IP电话等其它网络终端。

2. 扩充网络接口

尽管有的交换机拥有较多数量的端口(如48口)，但是当网络规模较大时，一台交换机所能提供的网络接口数量往往不够。此时，就必须将两台或更多台交换机连接在一起，从而成倍地扩充网络接口。

交换机

3. 扩展网络范围

产品概览惠普(HP) |更多交换机

惠普ProCurve Switch 8212zl(J8715B) 网络交换机

惠普ProCurve Switch 8212zl(J8715B) 网络交换机

接口类型：288个自适应10/100/1000端口,或48个10-GbE端口,或288个mini-GBIC,或这些端口的组合接口数目：288口

传输速率：10M/100M/1000Mbps扩展插槽：12个可用的模块插槽

交换机与计算机或其它网络设备是依靠传输介质连接在一起的，而每种传输介质的传输距离都是有限的，根据网络技术不同，同一种传输介质的传输距离也是不同的。当网络覆盖范围较大时，必须借助交换机进行中继，以成倍地扩展网络传输距离，增大网络覆盖范围。

根据不同的标准，可以对交换机进行不同的分类。不同种类的交换机其功能特点和应用范围也有所不同，应当根据具体的网络环境和实际需求进行选择。

1. 可网管交换机和傻瓜交换机

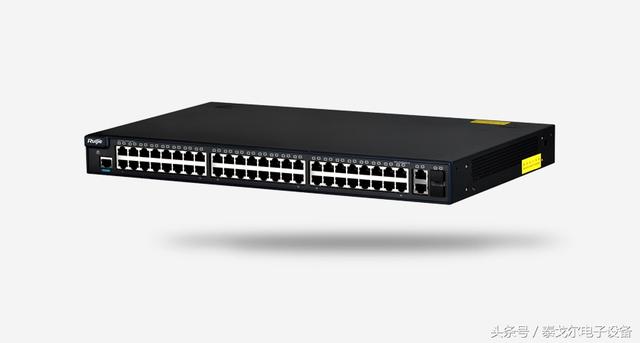

交换机

(1)可网管交换机

也称智能交换机，它拥有独立的操作系统，且可以进行配置与管理。一台可网管的交换机在正面或背面一般有一个网管配置Console接口，现在的交换机控制台端口一般采用RJ-45端口，如图4.1所示。可管理型交换机便于网络监控、流量分析，但成本也相对较高。大中型网络在汇聚层应该选择可管理型交换机，在接入层视应用需要而定，核心层交换机则全部是可管理型交换机。

(2)傻瓜交换机

不能进行配置与管理的交换机称为不可网管交换机，也称傻瓜交换机。如果局域网对安全性要求不是很高，接入层交换机可以选用傻瓜交换机。由于傻瓜交换机价格非常便宜，被广泛应用于低端网络(如学生机房、网吧等)的接入层，用于提供大量的网络接口。

　2. 固定端口交换机和模块化交换机

(1)固定端口交换机

固定端口交换机只能提供有限数量的端口和固定类型的接口(如100Base-T、1000Base-T或GBIC、SFP插槽)。一般的端口标准是8端口、16端口、24端口、48端口等。固定端口交换机通常作为接入层交换机，为终端用户提供网络接入，或作为汇聚层交换机，实现与接入层交换机之间的连接。如图4.2所示为Cisco Catalyst 3560系列固定端口交换机。如果交换机拥有GBIC、SFP插槽，也可以通过采用不同类型的GBIC、SFP模块(如1000Base-SX、1000Base-LX、1000Base-T等)来适应多种类型的传输介质，从而拥有一定程度的灵活性。

(2)模块化交换机

也称机箱交换机，拥有更大的灵活性和可扩充性。用户可任意选择不同数量、不同速率和不同接口类型的模块，以适应千变万化的网络需求。如图4.3所示为Cisco Catalyst 4503模块化交换机。模块化交换机大都具有很高的性能(如背板带宽、转发速率和传输速率等)、很强的容错能力，支持交换模块的冗余备份，并且往往拥有可插拔的双电源，以保证交换机的电力供应。模块化交换机通常被用于核心交换机或骨干交换机，以适应复杂的网络环境和网络需求。

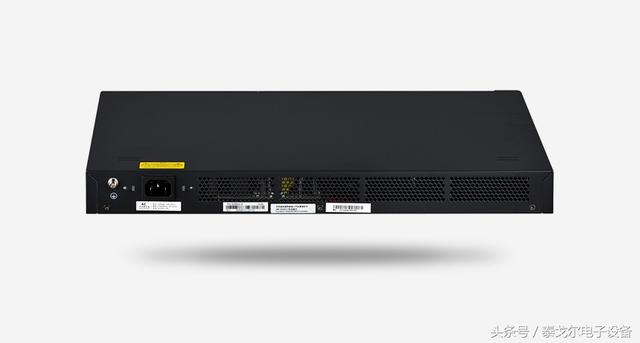

交换机

　3. 接入层交换机、汇聚层交换机和核心层交换机

(1)接入层交换机

部署在接入层的交换机就称为接入层交换机，也称工作组交换机，通常为固定端口交换机，用于实现终端计算机的网络接入。接入层交换机可以选择拥有1～2个1000Base-T端口或GBIC、SFP插槽的交换机，用于实现与汇聚层交换机的连接。

(2)汇聚层交换机

部署在汇聚层的交换机称为汇聚层交换机，也称骨干交换机、部门交换机，是面向楼宇或部门接入的交换机。汇聚层交换机首先汇聚接入层交换机发送的数据，再将其传输给核心层，最终发送到目的地。汇聚层交换机可以是固定端口交换机，也可以是模块化交换机，一般配有光纤接口。与接入层交换机相比，汇聚层交换机通常全部采用1000Mbps端口或插槽，拥有网络管理的功能。

(3)核心层交换机

部署在核心层的交换机称为核心层交换机，也称中心交换机。核心层交换机属于高端交换机，一般全部采用模块化结构的可网管交换机，作为网络骨干构建高速局域网。

4. 对称交换机和非对称交换机

(1)对称交换机

在对称交换机中，所有端口的传输速率均相同，全部为100Mbps(快速以太网交换机)或者全部为1Gbps(吉比特以太网交换机)。其中，100Mbps对称交换机用于小型网络或者充当接入层交换机，1Gbps对称交换机则主要充当大中型网络中的汇聚层或核心层交换机。

(2)非对称交换机

非对称交换机是指拥有不同速率端口的交换机。提供不同带宽端口(例如100Mbps端口和1000Mbps端口)之间的交换连接。其通常拥有2～4个高速率端口(1Gbps或10Gbps)以及12～48个低速率端口(100Mbps或1Gbps)。高速率端口用于实现与汇聚层交换机、核心层交换机、接入层交换机和服务器的连接，搭建高速骨干网络。低速率端口则用于直接连接客户端或其它低速率设备。
