空调通电没反应是怎么回事(空调通电原理分析及解决法）

空调上电无反应故障表现现象为：将空调器通上电源，上电复位时整机无任何反应，蜂鸣器不响、指示灯和显示屏均不亮，使用遥控器和应急开关按键均不能开机。常见故障部位为电源电路，本节将以格力普通挂式空调电脑板为例介绍。

一、电源电路工作原理

电源电路原理图、实物图见下图,关键点电压见表。

电源电路的作用是将交流220V电压经降压、整流、滤波、稳压后转换为直流12V和5V为主板供电。

电容C143为高频旁路电容，用以旁路电源引入的高频干扰信号；FU101（3.15A保险管）、RV101（压敏电阻）组成过压保护电路。当输入电压正常时，对电路没有影响；而当电压高于交流约380V, RV101迅速击穿，将前端FU101保险管熔断，从而保护主板后级电路免受损坏。

变压器、D1~D4 （整流二极管）、D176、E3（主滤波电容）、C16、C17组成降压、整流、滤波电路。变压器将输入电压交流220V降低至约交流12V从二次统组输出，至由D1~D4组成的桥式整流电路，变为脉动直流电（其中含有交流成分），经D176再次整流、E3滤波，滤除其中的交流成分，成为纯净的约12V直流电压，为主板12V负载供电。

本电路没有使用7812稳压块，直流12V电压实测为11-16V,并且随输入的交流220V电压变化而变化。

V172、C4、C18组成5V电压产生电路。V172( 7805 )为5V稳压块，①脚输入端为直流12V,经7805内部电路稳压，③脚输出端输出稳定的直流5V电压，为5V负载供电。

二、检修流程

1 .将导风板扳到中间位置

拔下空调器电源插头，用手将上下导风板扳到中间位置，见图。再为空调器通上电源，观察导风板状态以区分故障。

空调器正常时导风板应能自动关闭，此时可说明室内机主板直流5V电压正常且CPU工作正常，所表现的上电无反应故障可能为不接收遥控信号故障。

重新上电后导风板位置保持不变，说明空调器有故障，应进入第2检修步骤。

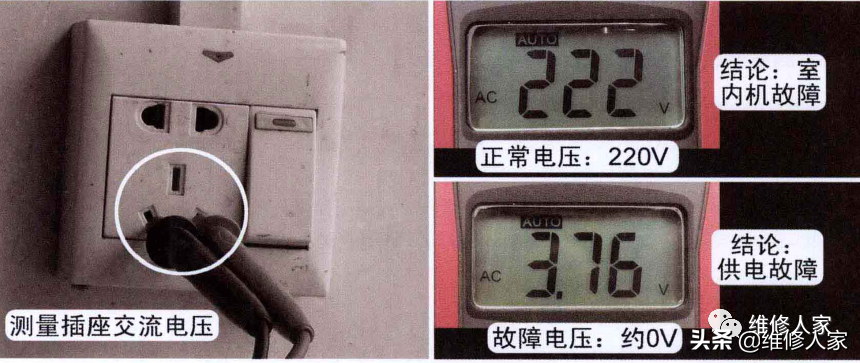

2.测量插座电压

使用万用表交流电压挡，测量为空调器供电的电源插座电压。

如实测电压为交流220V,说明供电正常，故障在室内机，进入第3检修步骤。

如实测电压为交流0V,说明空调器供电线路有故障，应检査电源插座或空气开关处电压等。

3.测量电源插头阻值

使用万用表电阻挡，测量电源插头L_N阻值以区分故障。

如实测阻值为变压器一次绕组阻值约500Ω，说明变压器一次绕组回路正常，进入第6检修步骤。

如实测阻值为无穷大，说明变压器一次绕组回路有开路故障，进入第4检修步骤，重点检查变压器一次绕组、保险管等。

4. 测量保险管阻值

断开空调器电源，使用万用表电阻挡测量，见图。

如实测阻值为0Ω,说明保险管正常，应进入第5检修步骤。

如实测阻值为无穷大，说明保险管幵路损坏，检査损坏原因后更换保险管。

5. 测量变压器一次（初级）绕组阻值

使用万用表电阻挡测量，见图。

如实测阻值约500Ω,说明变压器一次绕组正常，应检查故障是否由于一次绕组插头与插座接触不良引起。

如实测阻值为无穷大，说明一次绕组开路损坏，应更换变压器。

图中实测变压器为柜式空调器上所使用，其阻值较小约200Ω。

6. 测量7805输出端5V电压

将空调器通上电源，使用万用表直流电压挡，黑表笔接7805的②脚地、红表笔接③脚输出端测量电压，见图。

如实测电压为直流5V,说明电源电路正常，故障可能为CPU死机或其他弱电电路损坏， 检查故障原因或更换室内机主板试机。

如实测电压为直流0V,说明电源电路有故障，应进入第7检修步骤。

7. 测量7805输入端12V电压

依旧使用万用表直流电压挡，黑表笔不动依旧接地、红表笔接7805的①脚输入端测量电压，见下图。

如实测电压约为直流14V,排除5V负载短路故障，直流5V电压为OV的原因是7805损坏，应更换7805。

如实测电压为直流0V,说明变压器二次绕组整流滤波电路有故障，应进入第8检修步骤。

8. 测量变压器二次（次级）绕组插座电压

测量变压器二次绕组插座电压见下图。使用万用表交流电压挡，测量变压器二次绕组插座电压。

如实测电压约交流12V,说明为整流滤波电路故障，如排除直流12V负载短路故障，为整流二极管或滤波电容损坏，可更换元件或室内机主板。

如实测电压为交流0V,排除整流二极管短路故障，应进入第9检修步骤。

9. 测量变压器一次绕组插座电压

测量变压器一次绕组插座电压。

使用万用表交流电压挡，测量一次绕组插座电压，实测电压应为交流220V (前提是电源电压和测量插头L-N阻值均正常)，可说明变压器损坏，应更换变压器。
