电脑网线怎么插路由器（图示路由器网线接线方法）

一，做网线，即直通线(正线)与交叉线(反线)

1，标准568B，两端线序一样，从左到右线序是，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。

2，反线，即交叉线，(568A,)，一端为正线的线序，另一端为从左到右，白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。

二，以下是各种设备的连接情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器

PC一PC，反线

PC一HUB，正线

HUB一HUB，普通口，反线

HUB一HUB级连口一级连口，反线

HUB一HUB，普通口，级连口，正线

HUB，SWITCH，反线

HUB，(级联口)SWITCH，正线

SWITCH，SWITCH，反线

SWITCH，ROUTER，正线

ROUTER，ROUTER，反线

100BaseT连接双绞线，以100Mb/S的EIA/TIS568B作为标准规格。

制作步骤如下，

步骤1，利用斜口错剪下所需要的双绞线长度，至少0.1米，最多不超过100米。然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2到3厘米。有一些双绞线电缆上含油一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ —45接头时，可以紧握双绞线外皮，再捏住尼龙绳往外皮的下方剥开，就可以得到较长的裸露线。

看下图

步骤2，剥线完成后的双绞线电缆如下图

步骤3，将线打开

步骤4，将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不红，即放在靠外的位置，如下图

左一，橙。左二，绿。左三，蓝。左四，棕

步骤5，小心的剥开每一对线，因为我们是遵循EIA/TIA568B的标准来制作接头，所以线对颜色是有一定顺序的。如下图

需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是键白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。

左起，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

常见的错误接法是将绿色线放到第4只脚的位置，如下图所示

应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与地6只脚是同一对的，所以需要使用同一对线。

左起，白橙，橙，白绿，绿，白蓝，蓝，白棕，棕。

步骤6，将裸露出的双绞线用剪刀或斜口钳剪下只剩14mm的长度，之所以留下这个长度是为了符合EIT，TIS的标准，您可以参考有关用RJ_45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依顺序dang’quRJ_45接头的引脚内，第一只引角内应该放白橙的线，其余以此类推，如下图

步骤7，确定双绞线的每根线已经正确放置之后，就可以用RJ_45压线钳压接RJ_45接头，如下图。市面上还有一种RJ_45接头的保护套，可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ_45接头之前就将这种胶套插在双绞线电缆上，如下图

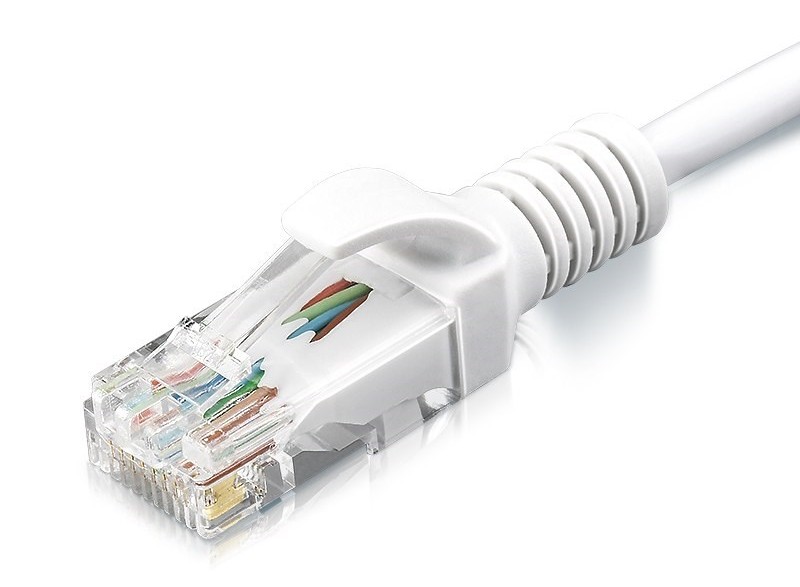

步骤8，重复步骤2到步骤7，再制作令一端的RJ_45接头。因为工作站与集线器之间是直接对接，所以另一端RJ_45接头的引脚接法完全一样。完成后的连接线两端的RJ_45街头无论引脚和颜色都完全一样，这种连接方法适用于ADSLMODEM和计算机网卡之间的连接，计算机与集线器(,交换机)之间的连接。完成的RJ45接头应该如下图所示

交叉网线用于ADSLMODEM和集线器HUB的连接(与MODEM设计有关系，并黑全部如此)，HUB与HUB,之间不通过级连口的连接，以及两台计算机直接通过网卡相互连接。制作方法合上面基本相同。只是在线序三不像568B，采用了1—3，2—6交换的方式，也就是一头使用568B制作，另一头使用568A制作

同级的用反线，不同级的用正线*(HUB_HUB,级连口例外)
