首先申明：本教程并不是针对初学者的，因此绝对不会讲什么Quartus II的安装，或者USB Blaster的安装，这部分您如果真的想巩固下，可以看“用户手册”中的pdf。

1. USB驱动与连接说明

万事俱备，只欠东风。在正式开始测试板卡之前，必须先安装好USB的驱动程序，即Cypress 68013的驱动程序，否则无法正常识别板卡。

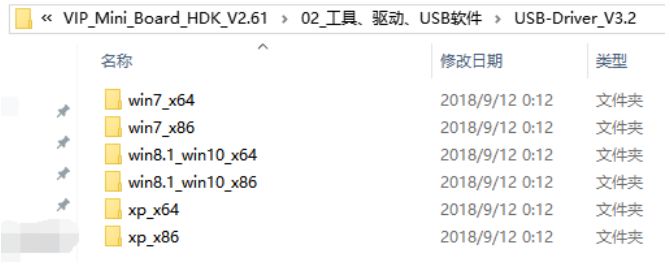

这里先简要介绍一下VIP Mini开发板的USB驱动程序，驱动程序在“../02_工具、驱动、USB软件/USB-Driver_V3.2”目录下，如下所示：

（1） xp_64：对应64位XP操作系统

（2） xp_86：对应32位XP操作系统

（3） win7_64：对应64位Win7操作系统

（4） win7_86：对应32为Win7操作系统

（5） Vista、Win8：分别使用win7对应位宽的操作系统

（6） Liunx：暂时未涉及……

（7） X86，WIN2000早已淘汰，无心恋景……

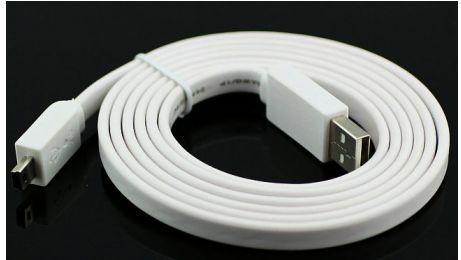

VIP Mini开发板集成USB-Mini接口（不要与USB_Micro接口混淆），因此配套使用USB-A到USB-Mini的延长线，实现PC与板卡的供电（带整版+RGBLCD已经足够，如果你实在要搞事情需要大电流，那通过DC500额外5V供电吧）+USB2.0通信，如下图所示：

2. USB驱动安装流程

2.1. 图解Win7下USB驱动安装流程

在不同的操作系统中，板卡的驱动程序安装大致一致，因此这里以Win7为例，进行USB驱动程序安装的讲解。首先使用USB-Mini延长线，连接板卡与PC，开始安装板卡驱动程序，详细流程如下所示：

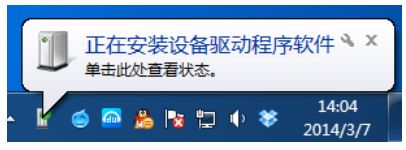

（1） 首先无论是XP，还是Win7操作系统，都会预先检测设备，以自动识别。如下图所示：

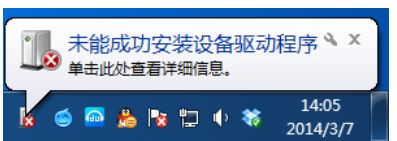

（2） 但崩溃的是目前板卡驱动Windows没能自带，待“安装失败”，开始手动安装，如下图所示：

（3） 打开我的电脑→管理→设备管理器→设备管理器，能看到一个位置设备，如下图所示：

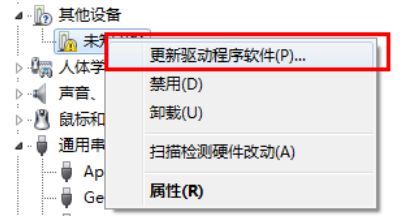

（4） 右键单击，选择更新驱动程序（P），如下图所示：

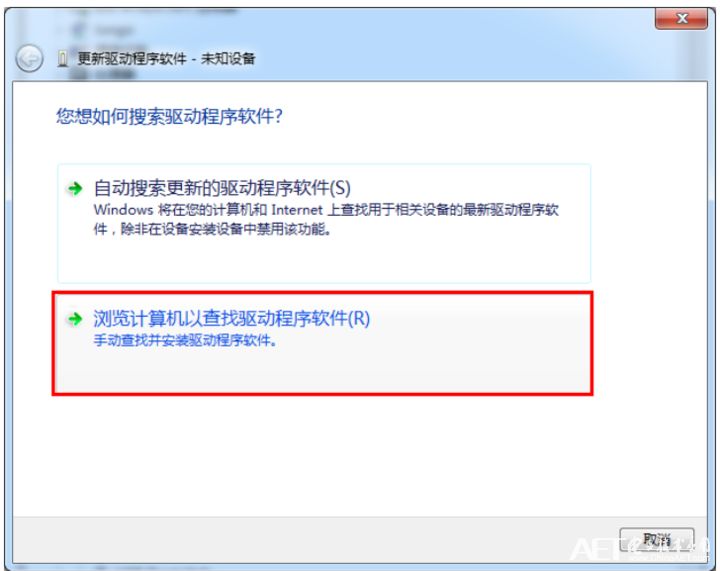

（5） 在新跳出的对话框中，选择“浏览计算机以查找驱动程序”，如下图所示：

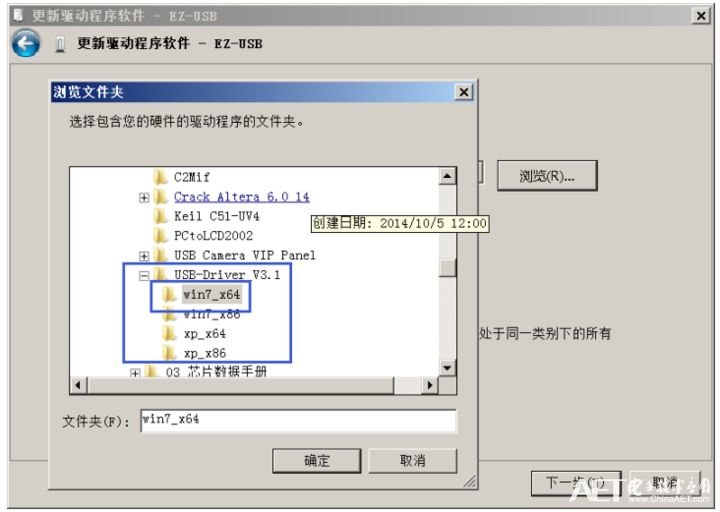

（6） 根据当前操作系统及位宽，选择对应的驱动程序，以下以Win7 64位为例，如下图所示，选择win7_64文件夹：

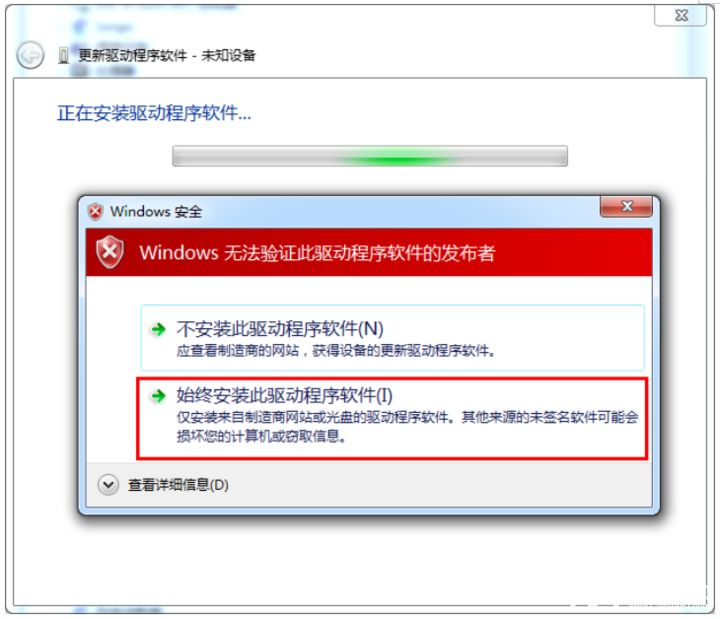

（7） 关于安全验证，XP系统完全不会有影响；但Win7/Win8会有安全验证，这里选择“始终安装驱动程序软件”，如下图所示：

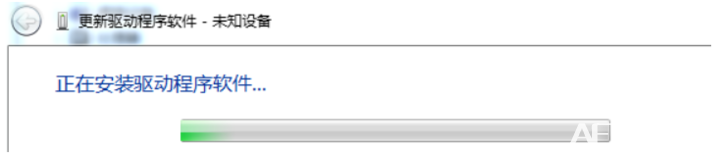

（8） 正在安装驱动程序软件…

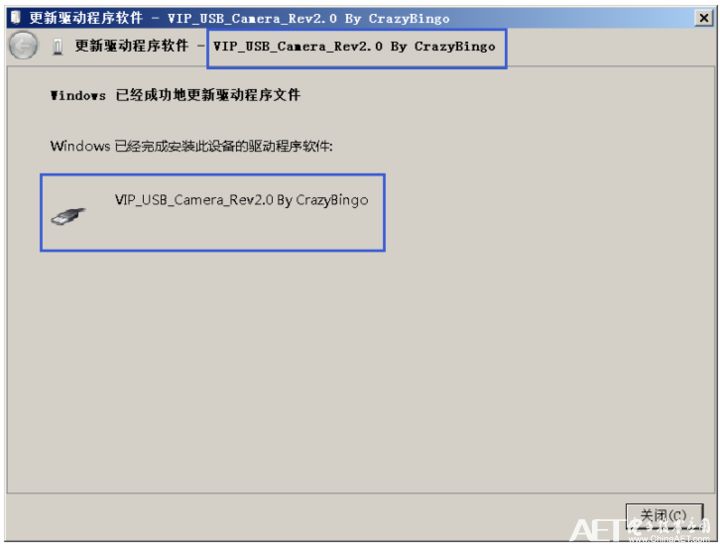

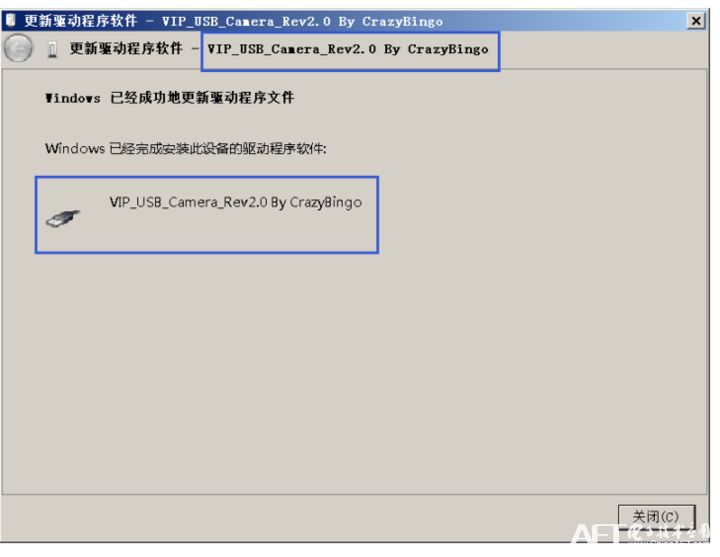

（9） Windows已经成功地更新驱动程序文件，如下图所示：

（10） 再具体分析下，USB驱动安装验证

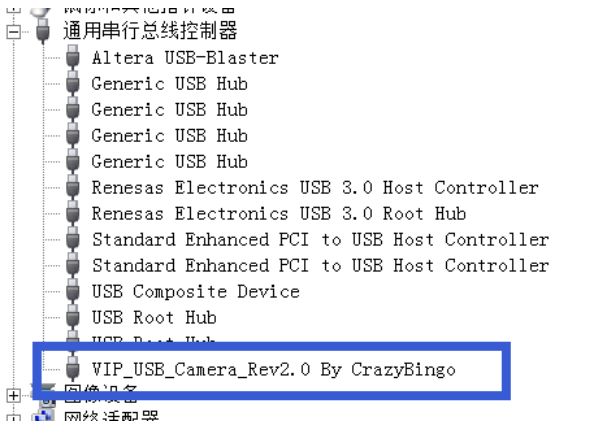

在安装完VIP Mini开发板的USB驱动后，如果驱动更新成功，则在设备管理器→通用串行总线控制器中能看到如下设备：VIP_Board Mini USB Driver Rev1.0.0，即证明驱动已安装成功，万事俱备拉！！！O(∩_∩)O哈哈~

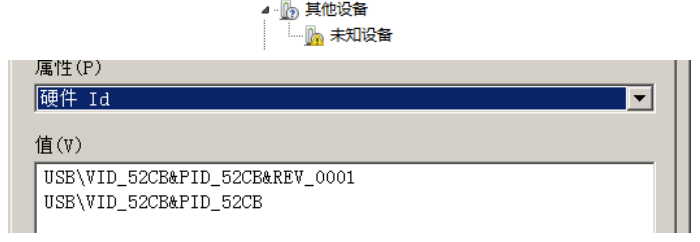

此时右键单击VIP_USB_Camera_Rev2.0 By CrazyBingo，在详细信息中可以看到设备的PIC&VID为52CB，版本为0001。板卡自定义VID&PID，主要是为了与其他设别区分，减少设备冲突的可能性（当然仅限于玩玩）。

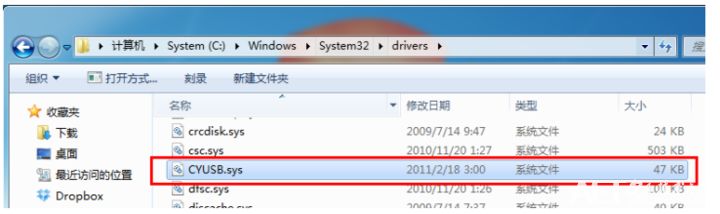

追根问底，寻找驱动安装的根源，可以在C:WindowsSystem32drivers目录下找到CYUSB.sys，如下图所示，解析完毕……

2.2. 关于Win8/10哈希值不在文件中的安装错误解决方案

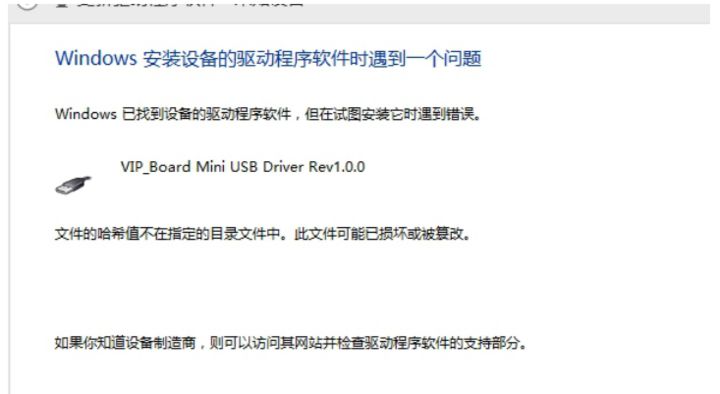

有朋友在Win8/10-64系统下安装VIP Mini开发板驱动出现了如下问题：

由于Win8强制要求驱动程序签名，而Cypress的驱动未经过签名，因此驱动安装不成功。出现这种情况的，网上有很多解决方案，这里例举网友晴天/zt小猪在Win8-64位操作系统上测试验证的解决方案，如下：

1. 按快捷键win+R 打开运行命令

2. （请先看完后面的再操作！！）运行输入 shutdown.exe /r /o /f /t 00

3. 点击确定

4. 系统将重启

5. 重启后点击疑难解答

6. 选择高级选项

7. 选择windows开机设置

8. 点击重启

9. 选择高级选项

10.选择“禁用强制驱动程序”（F7键）

11. 然后装驱动就可以了

完成以上操作后，再次安装USB驱动程序，成功的界面如下所示：

申明：Win10的处理方式跟上头还不太一样，当时写教程等时候只有WIN8， WIN10还没有出来，如果你是WIN10，想要禁用驱动程序强制签名，可以参考一下百度经验：
