HA模式介绍

Alteon有三种类型的冗余模式：

1、 传统的网络层的冗余协议VRRP模式。

2、 Radware私有的switch HA模式

3、 Radware私有的service HA 模式

VRRP模式介绍

1、Alteon的VRRP扩展了标准的RFC规范，使得VRRP组可以到1024个。

2、VRRP使用组播地址224.0.0.18进行hello通信。通告优先级最大的Alteon被选为主设备。主设备会接管虚IP，对虚IP的ARP请求进行响应。选为备机的Alteon静默，不再通告hello。主设备Down，在hold on时间超时后，备设备接管主设备工作。

3、VRRP可以使用物理接口IP作为虚IP。因此两个Alteon可以用物理接口IP，VIP，PIP作为虚拟IP。使用哪个Alteon的物理接口IP作为虚IP，该Alteon自动成为主设备，并且priority为255. （RFC标准）

4、为了保证主机接管所有的VIP/PIP/物理接口的ARP响应，保证流量全部从主机转发，请一定把VIP和PIP都做到VRRP组里。

Active-standby传统模式

通过命令：/c/l3/hamode切换使用的模式

配置Alteon使用vrrp模式：

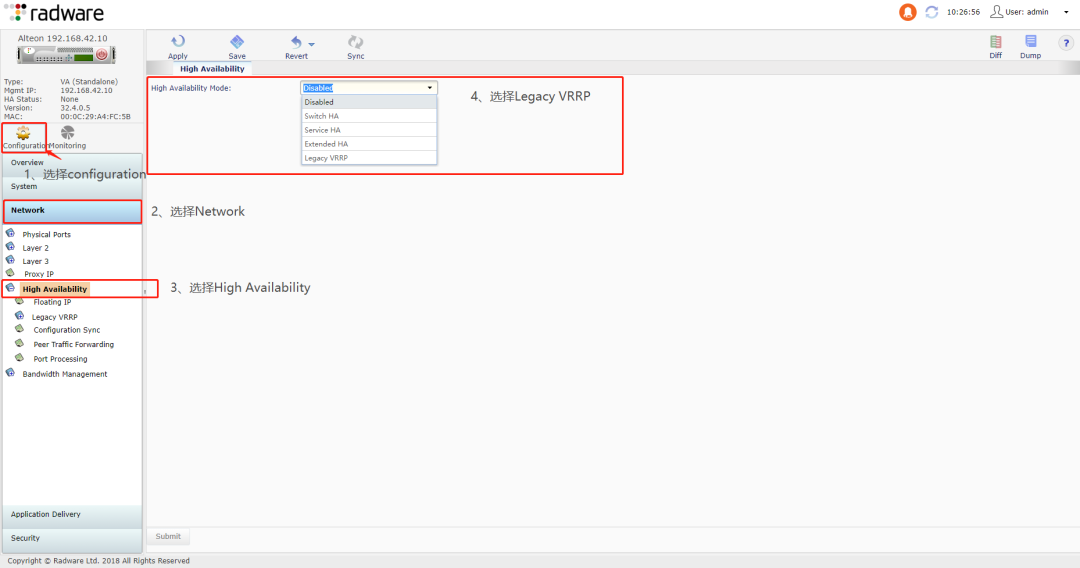

web界面配置如下：

VR具体配置如下：/c/l3/vrrp/vr X/ena/ipver v4/vrid X/if X/addr X.X.X.X/share dis

其中VR的ID只是用于本机识别，vrid才是通讯用的。如果有多个VR，可通过配置vrgroup来保证所有VR同时切换。其中，priority值一般为主机101，备机100。

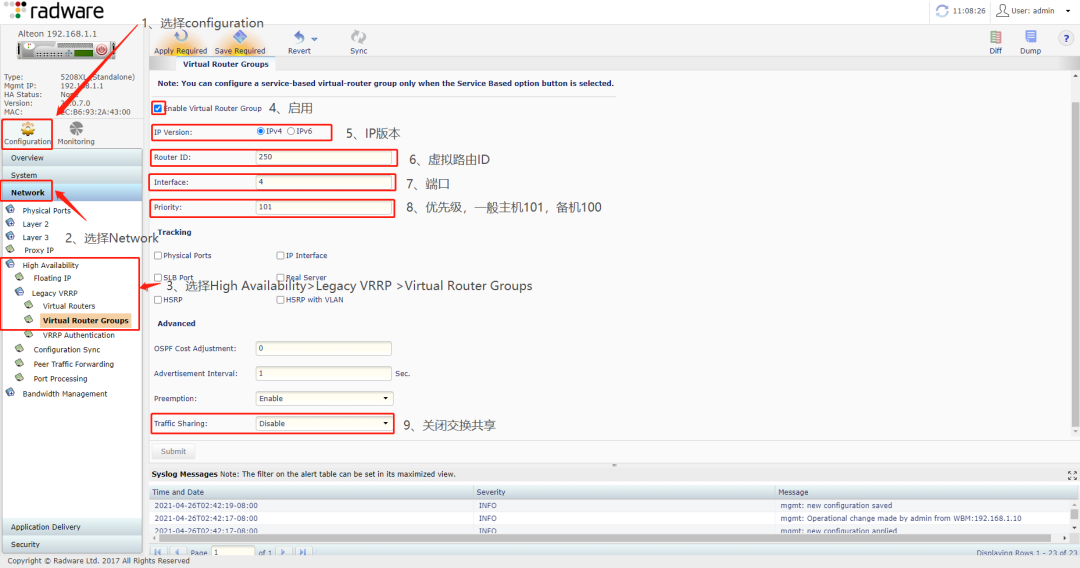

vrgroup具体配置如下：

主机：/c/l3/vrrp/group/ena/ipver v4/vrid X/if X/prio 101/share dis

备机：/c/l3/vrrp/group/ena/ipver v4/vrid X/if X/prio 100/share dis

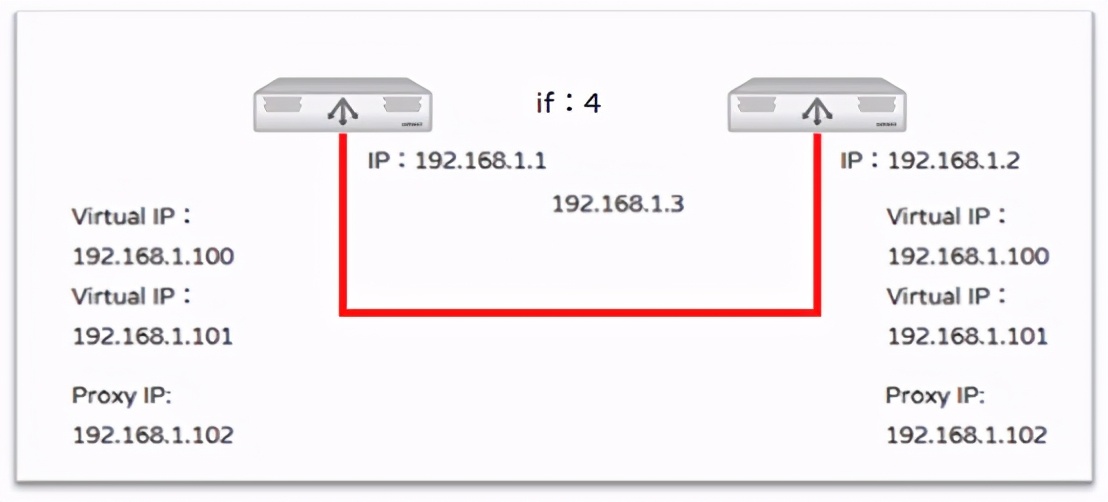

如图所示：物理端口为4口，主机IP地址为：192.168.1.1，备机IP地址为：129.168.1.2，虚地址为：192.168.1.3；VIP地址1：192.168.1.100，VIP地址2：192.168.1.101，Proxy地址为：192.168.1.102

具体配置如下

/c/l3/vrrp/vr 4

ena

ipver v4

vrid 4

if 4

addr 192.168.1.3

share dis

/c/l3/vrrp/vr 100

ena

ipver v4

vrid 100

if 4

addr 192.168.1.100

share dis

/c/l3/vrrp/vr 101

ena

ipver v4

vrid 101

if4

addr 192.168.1.101

share dis

/c/l3/vrrp/vr 102

ena

ipver v4

vrid 102

if 4

addr 192.168.1.102

share dis

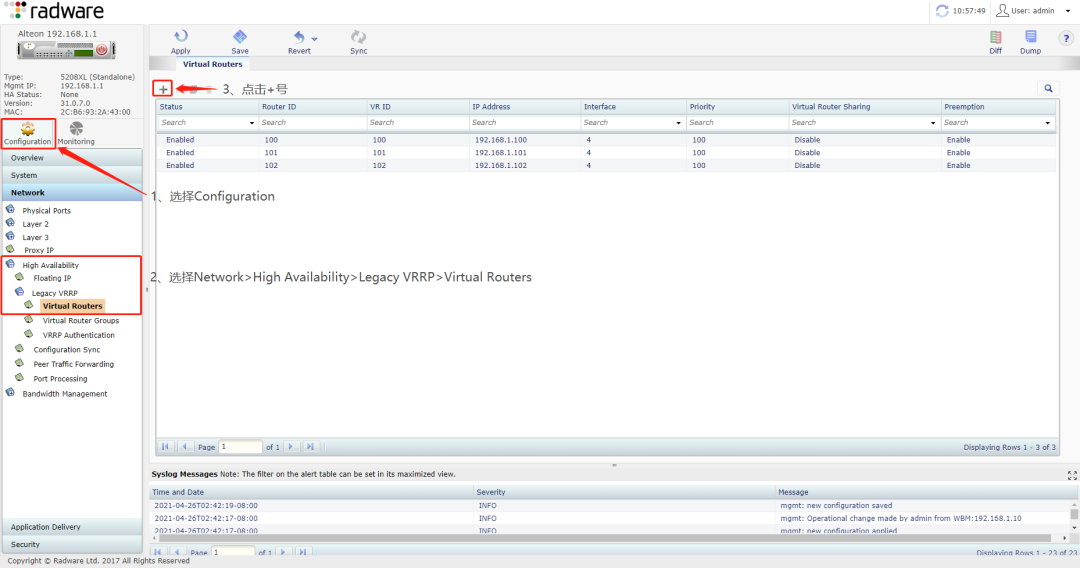

Web配置如下：

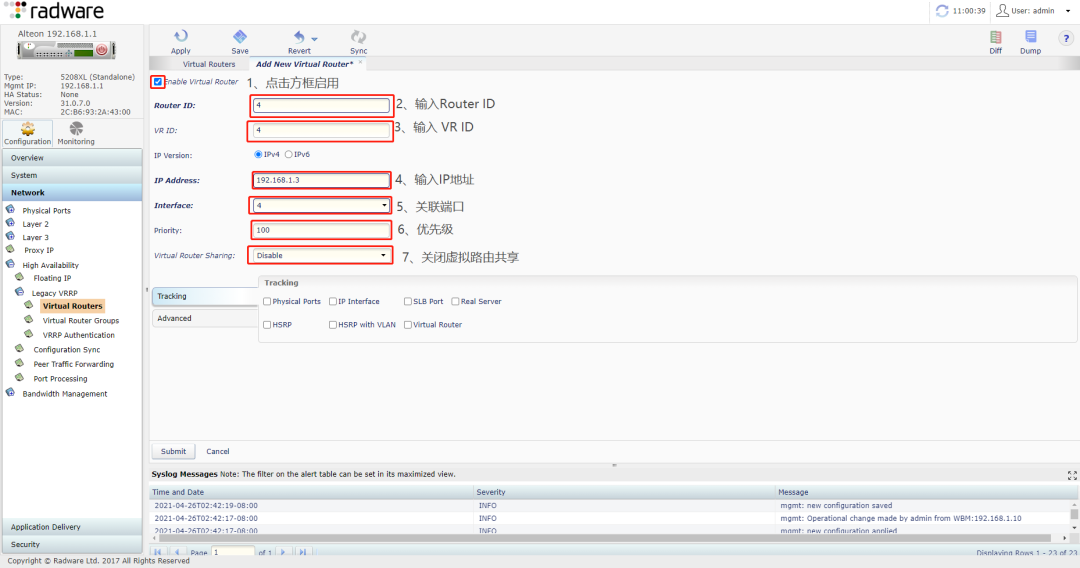

Web界面配置如下：

传统VRRP配置模式基本上已经被Alteon 所淘汰，从配置的可扩展性和复杂度考虑，建议使用Switch HA模式来部署设备的高可用性。
