英特尔11代酷睿桌面级处理器于3月30日开卖，这一代CPU除了给我们带来了PCIe4.0和AI智能优化新特性之外，最亮眼的无疑是单核性能、UHD750核显这两大口牙膏！咱们今天抛开英特尔10代和11代的CPU性能&新特性不说，单独来聊聊两代自带核显的能力差距，10代和11代酷睿桌面处理器核显其实就是UHD630和UHD750的比拼，从渲染能力看就是24EU和32EU的区别。

英特尔11代酷睿桌面级处理器的核显型号分为两个，分别为UHD730和UHD750，采用了intel锐炬Xe核显架构设计。具体来说，11代酷睿的锐炬Xe GPU在EU执行单元上比上代的十代酷睿扩大了30%之多，从24个EU单元增加到了32个EU单元，每周期Texel纹理、Pixel像素渲染能力也从8、16提升到16、32，性能理论上是前代的2倍。

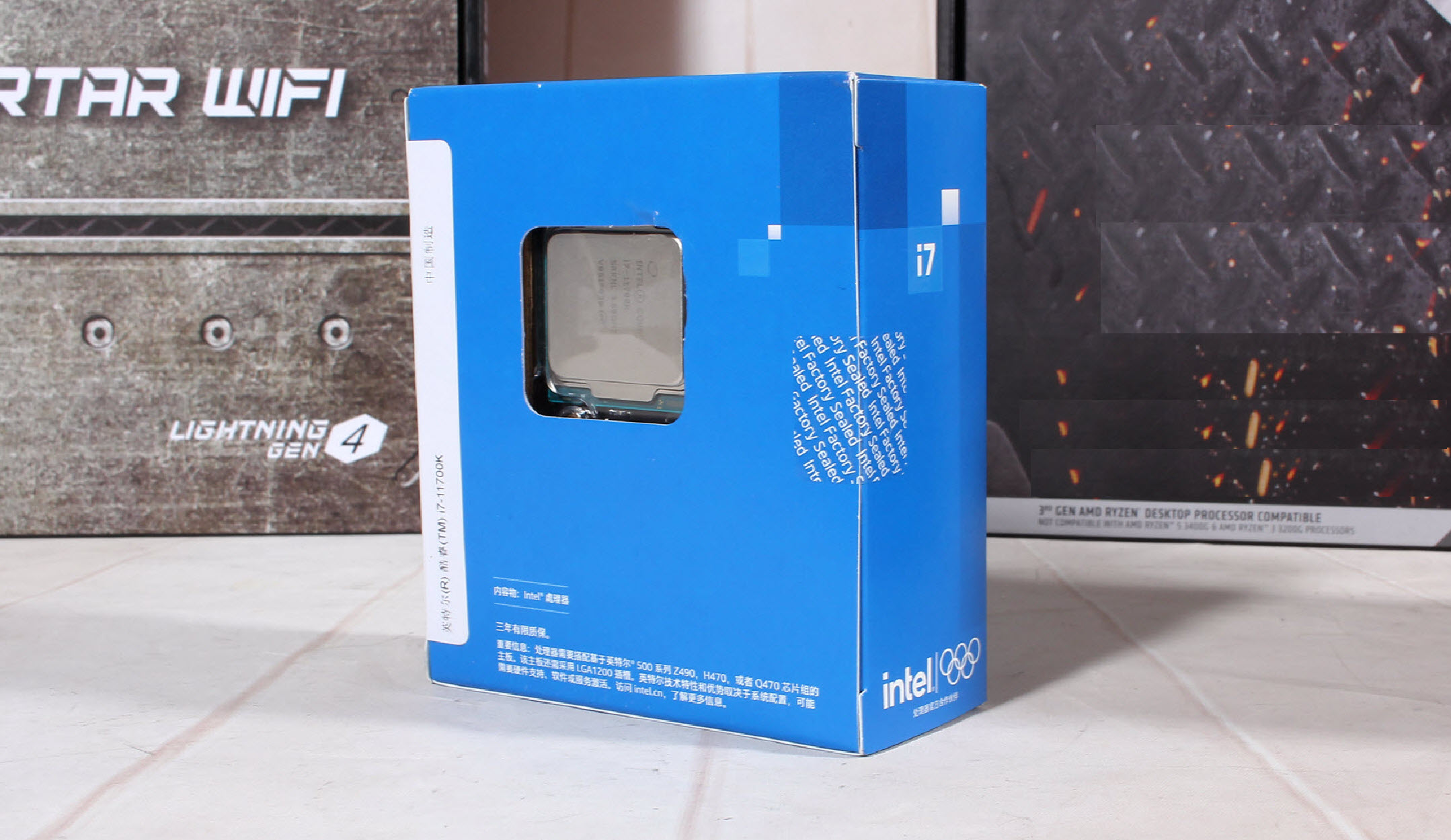

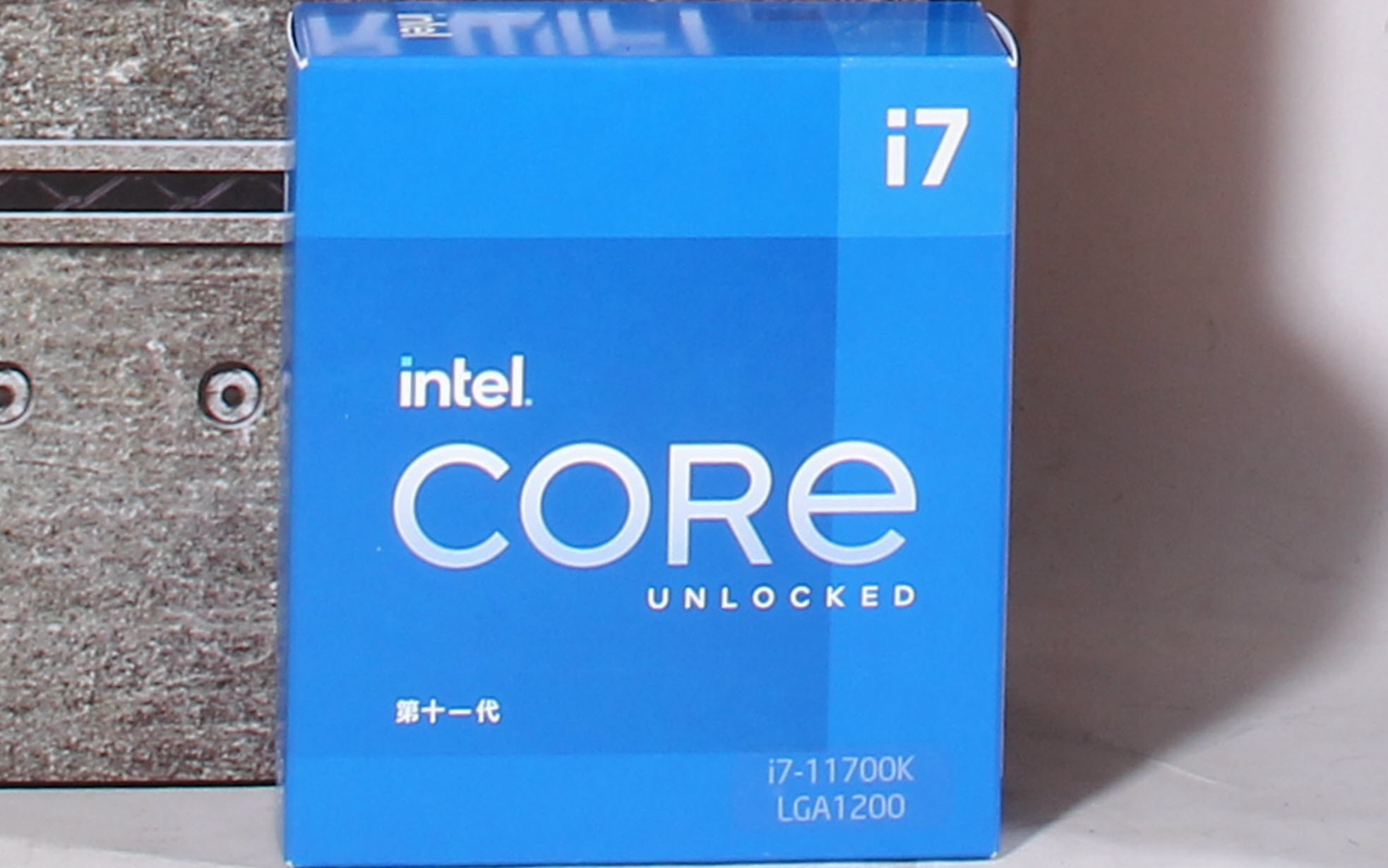

本次实测11代酷睿桌面级处理器选的是i7-11700K，11700K处理器基频3.6GHz，Turbo2.0频率4.9GHz，Turbo3.0频率5.0GHz，全核睿频4.6GHz。处理器支持AVX-512、FMA3等指令集。处理器本身具备20条PCIe4.0直连通道，可以直接支持一块PCIe4.0独显以及一块PCIe4.0x4高速固态硬盘。此外，这款CPU还集成了英特尔Xe-LP核显，具备32个渲染EU。没错，我们要测试的三大特色都在U身上。

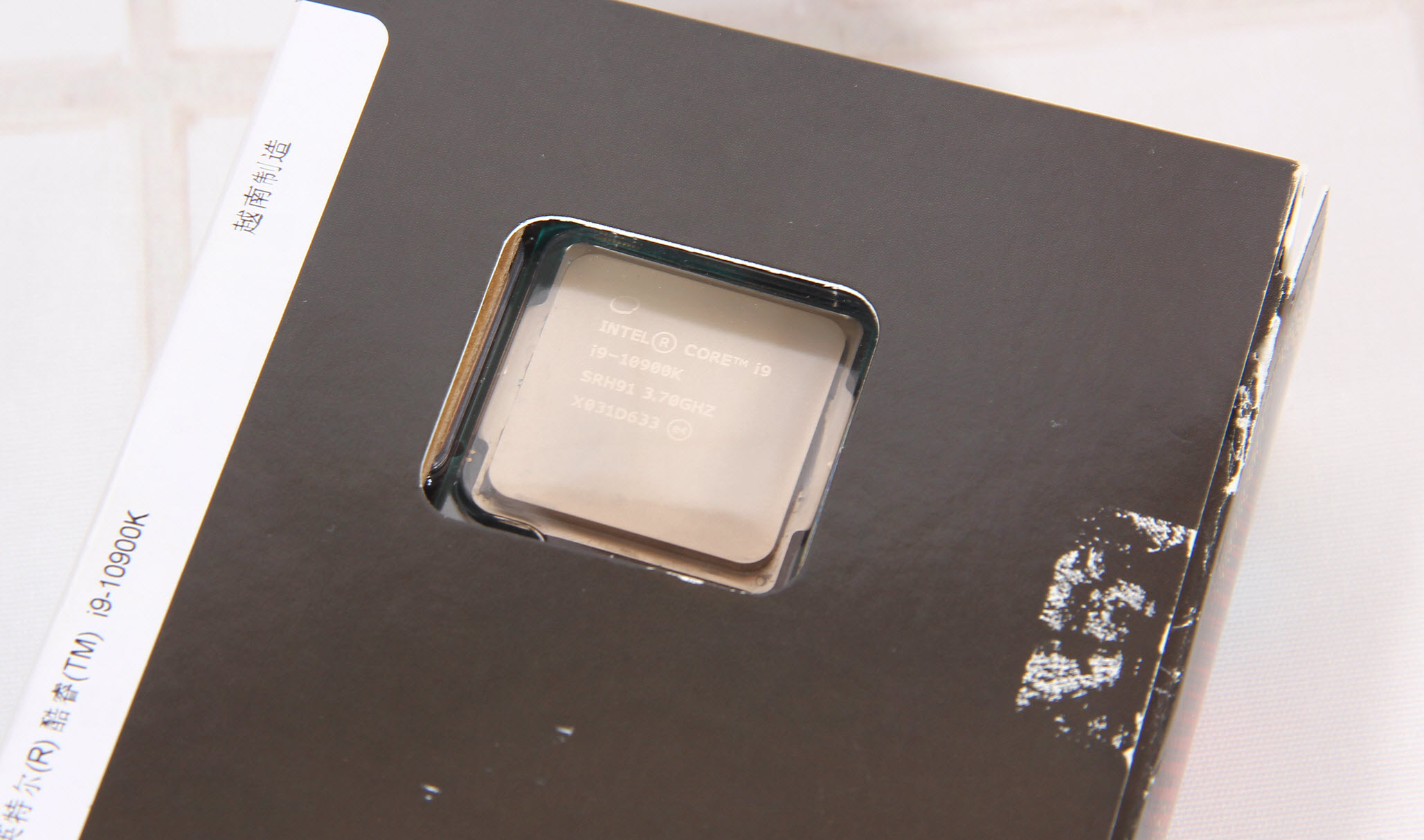

和i7-11700K作对比的是i9-10900K，它基于祖传的14nm++制程工艺，拥有10核20线程，默认主频3.7Ghz，最大睿频5.3Ghz，全核心最高4.8GHz，三级缓存为20MB，不锁频设计，支持超频，内置UHD630核显，TDP125W。

我们手头这块酷睿i9-10900K轻松上全核5GHz，它配置的UHD630核显，UHD Graphics 630核显拥有24GEU单元，动态加速1.2GHz，核心方面GT2级别。说白了UHD630核显就是穿过好几次的马甲。

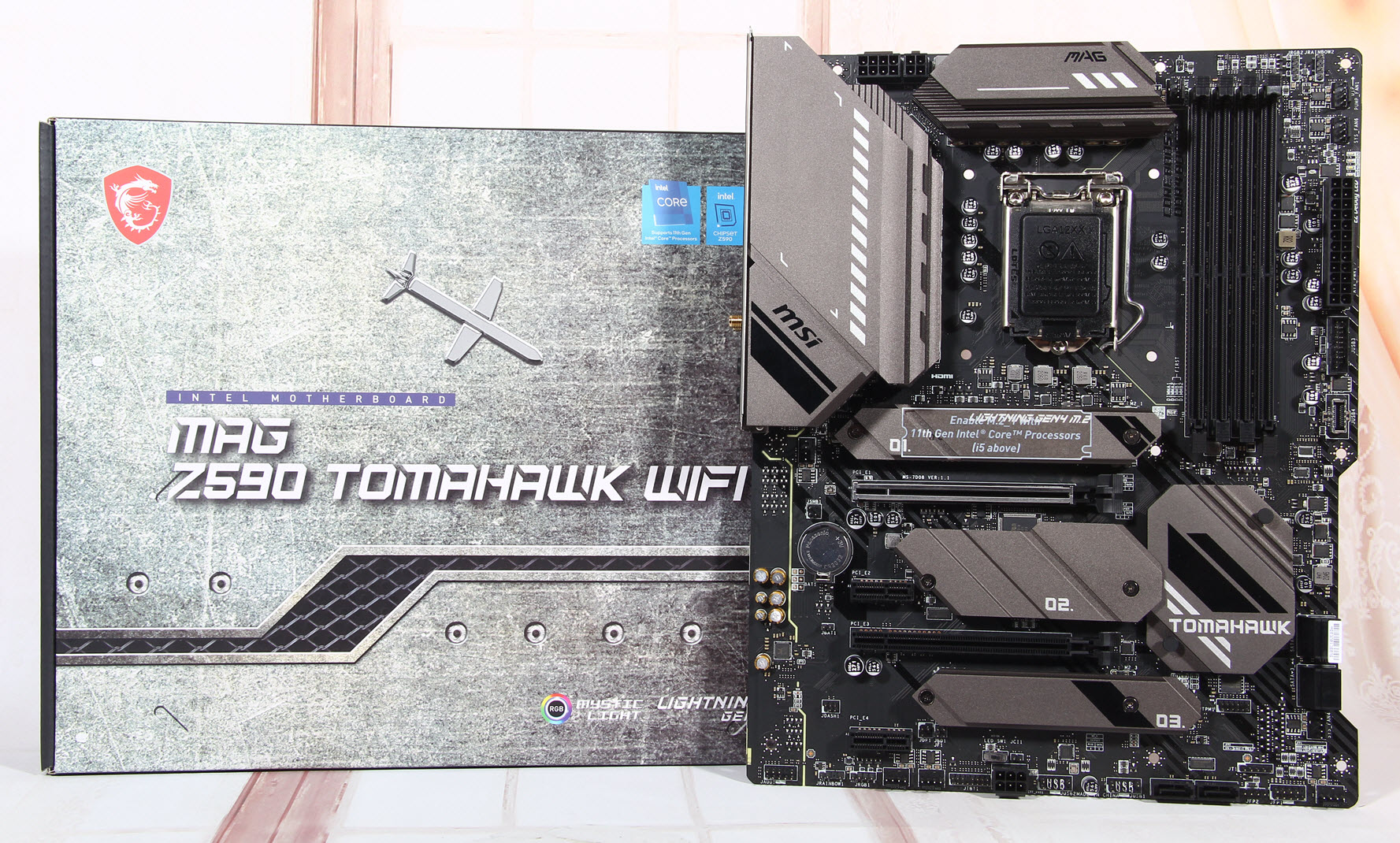

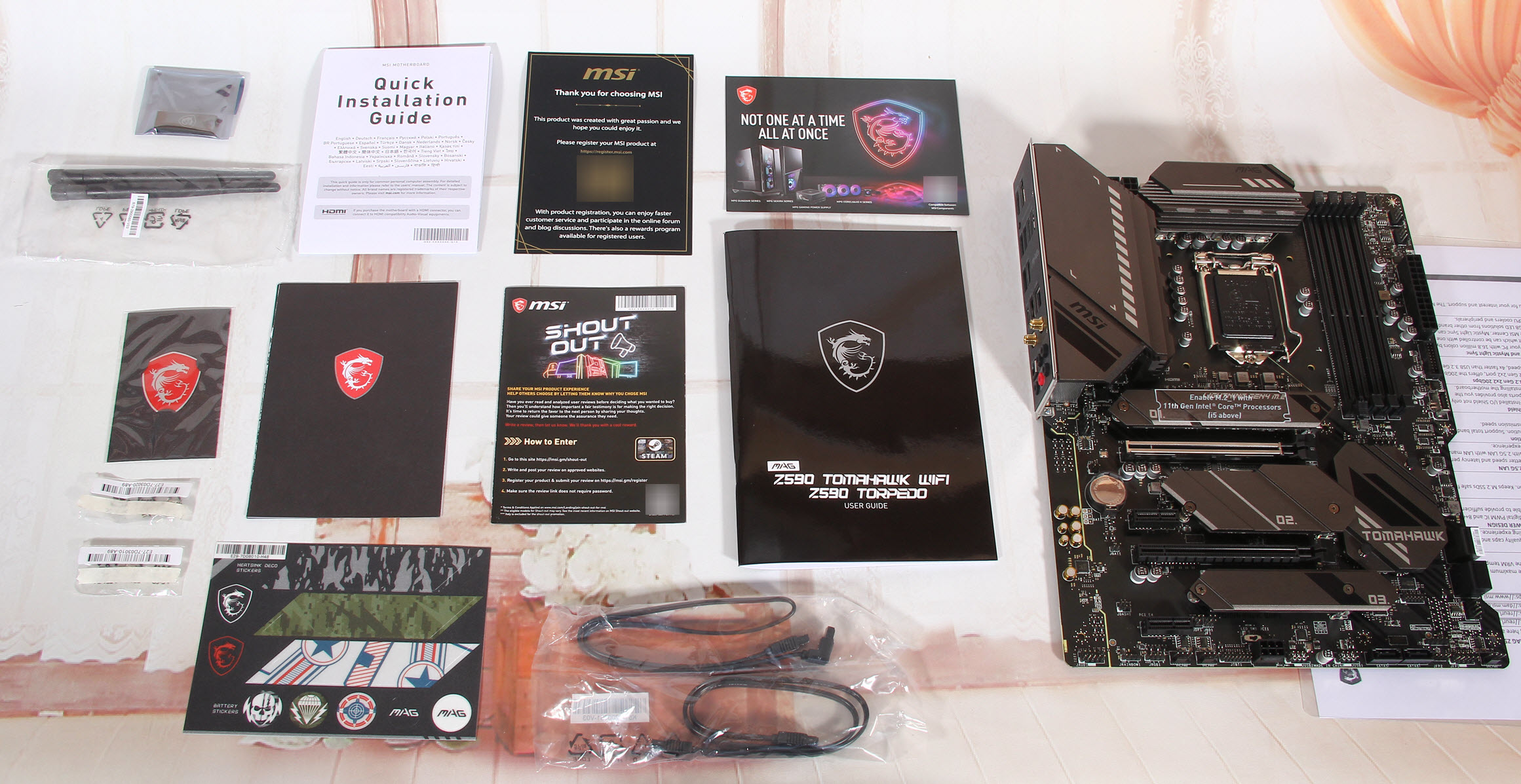

今天我们的实测所用的主板就是主打“游戏兵工厂”的MAG Z590 TOMAHAWK WIFI，它有个昵称就是“大号迫击炮”。当然微星给MAG Z590 TOMAHAWK WIFI赋予了全新的WIFI-6E战斗级无线网络。

微星Z590芯片组主板在使用第11代Intel Core处理器时全员开放PCIe 4.0技术！并且所有带有Z590 Wi-Fi字样的主板都会至少拥有一个2.5G LAN口和全新的Wi-Fi 6E解决方案。本次的Wi-Fi 6E解决方案可扩展至6GHz，为用户带来更优质的网络连接体验，可以说是时代的先行者。

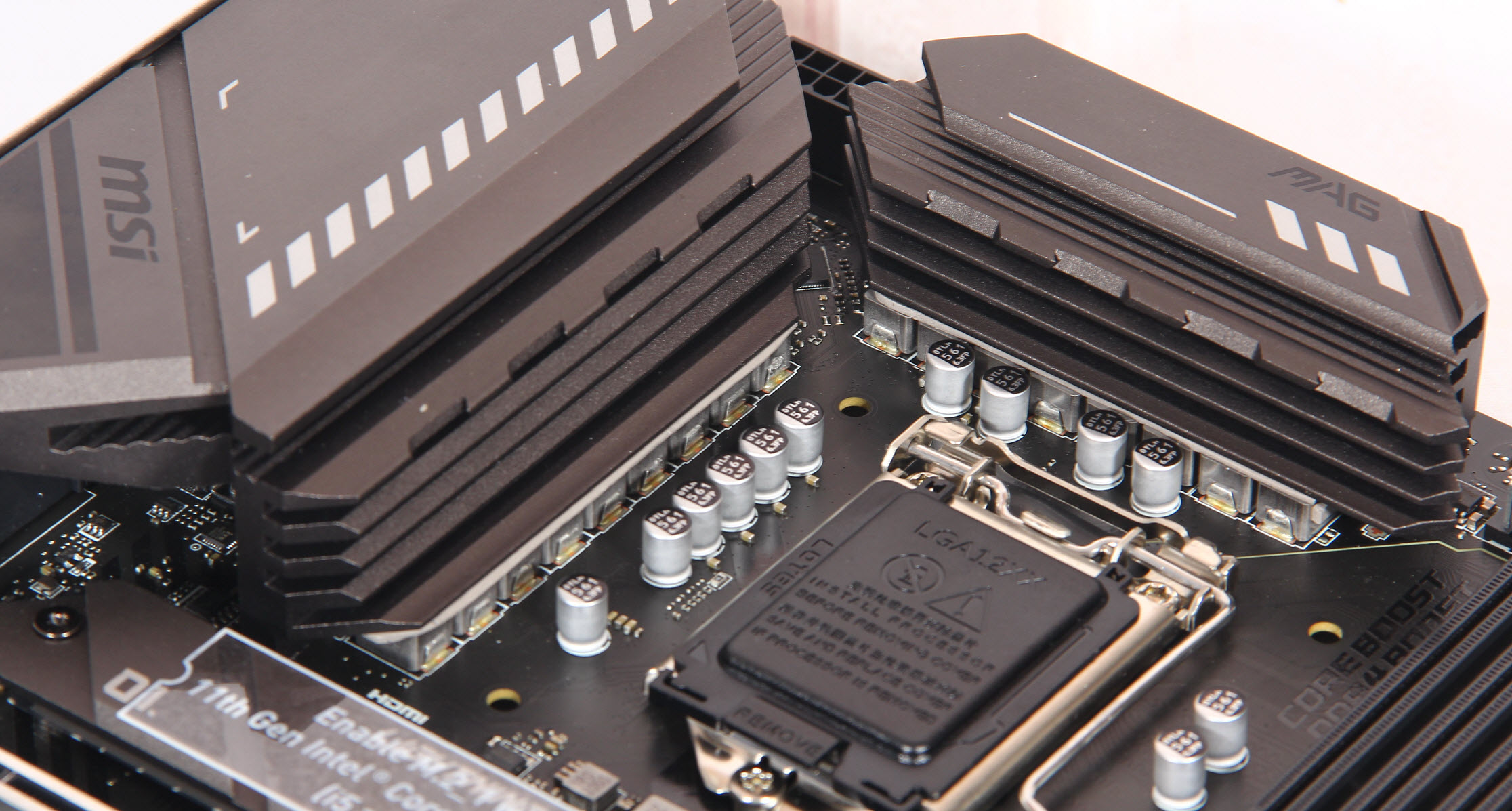

诚意满满的CPU供电区域，左边是9相，顶部8相，一共14+2+1的供电组合，主板配备了DEBUG侦错灯，CPU辅助供电为8+4Pin。全套的MOS管整体金属散热块，这点上和Z490战斧如出一辙。

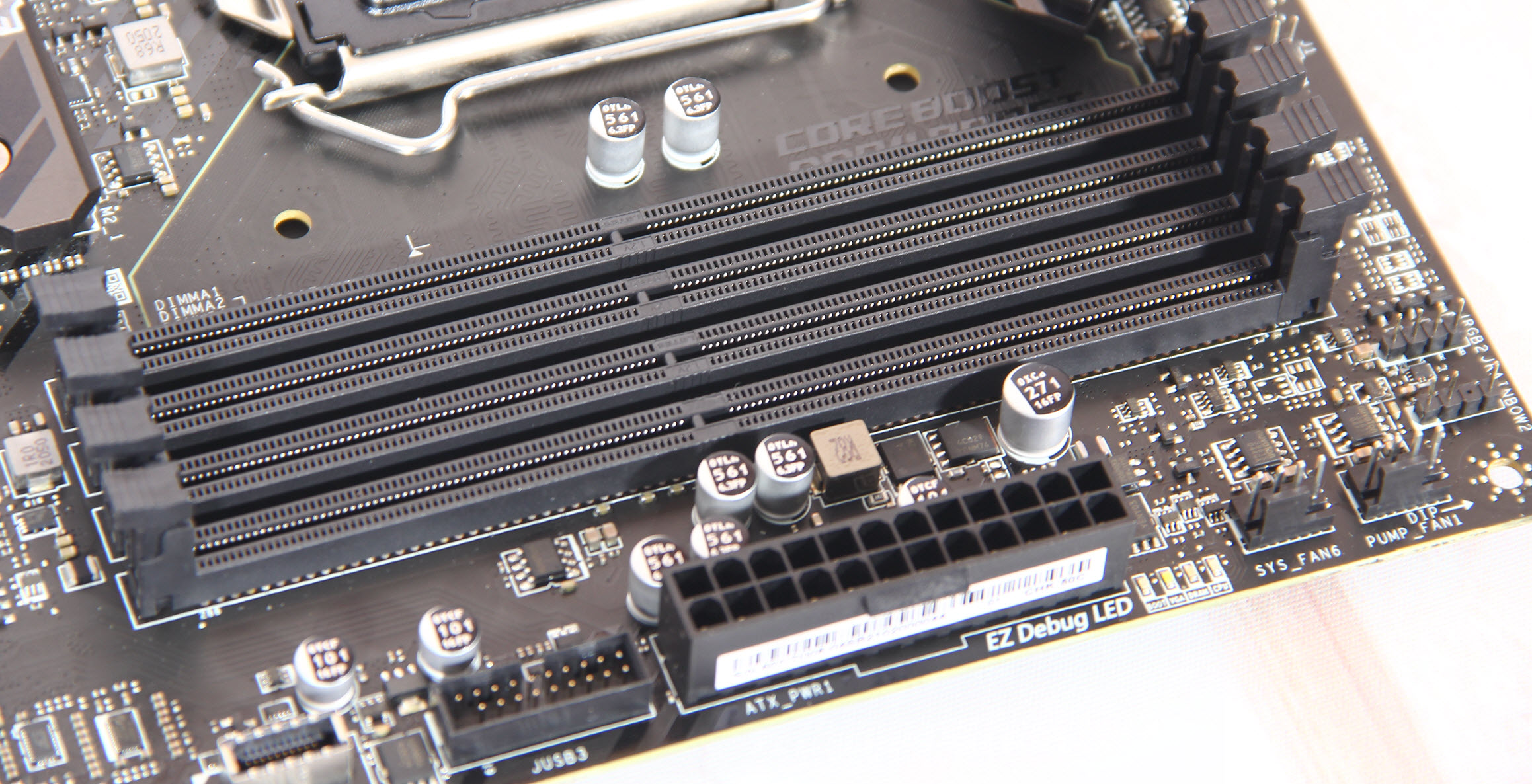

4条DDR4内存DIMM插槽，最多支持128GB大容量，支持第10代Intel®CPU的2133/2666/2933MHz；支持第11代Intel®CPU的1R 2133/2666/2933/3200MHz，最大超频频率能够高达5333MHz，支持双通道模式，支持非ECC、非缓冲内存，支持Intel XMP技术。

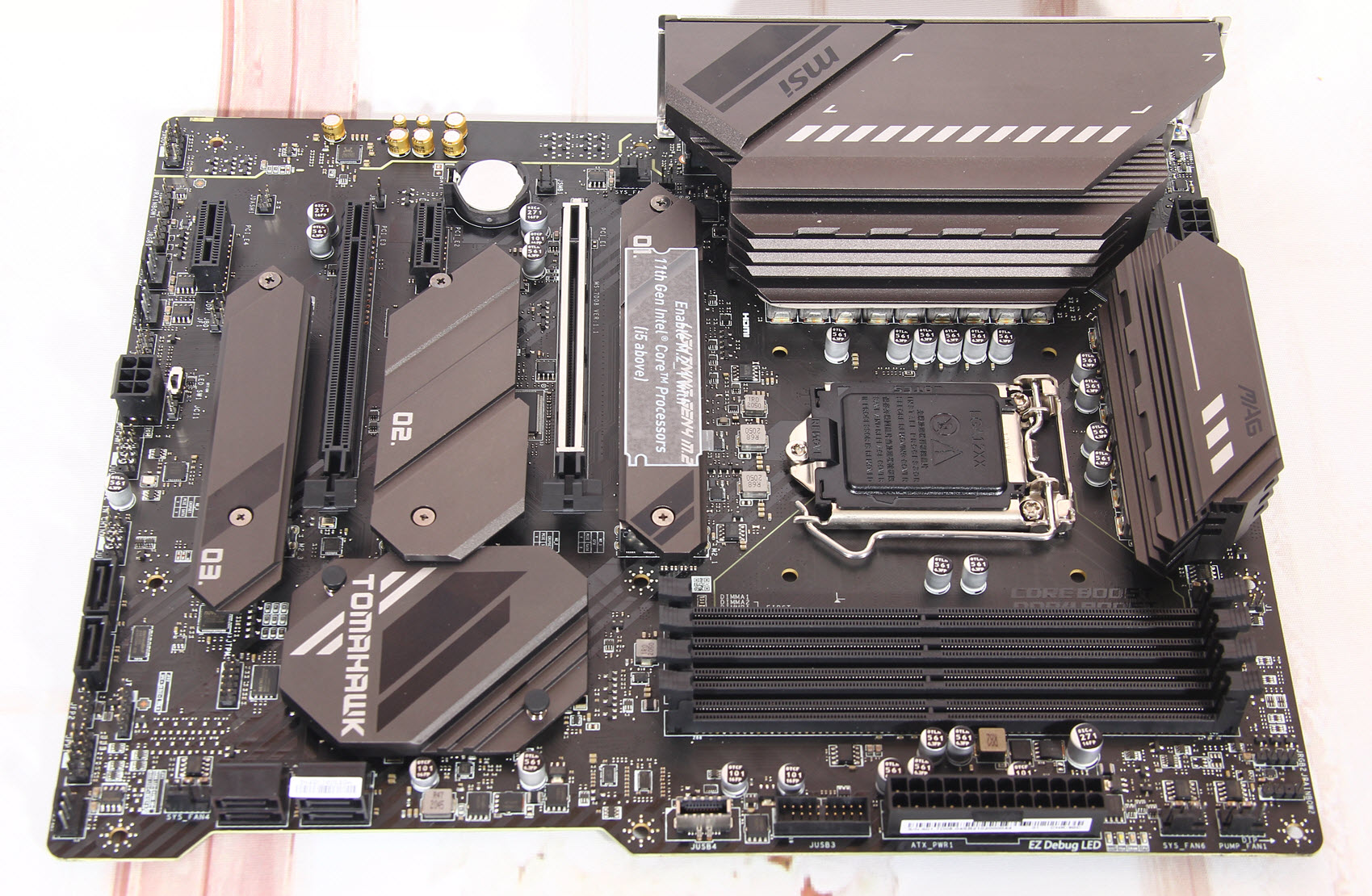

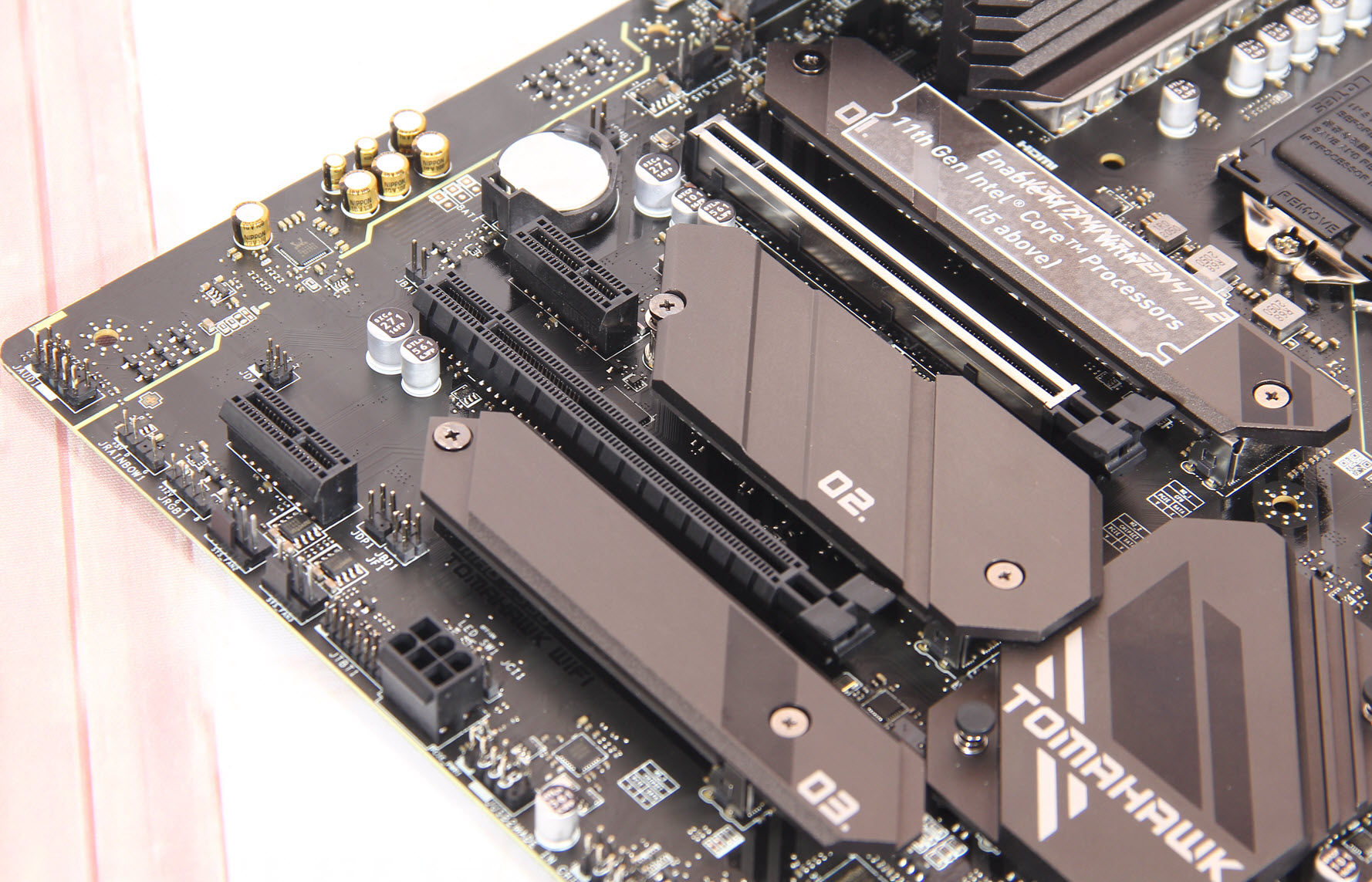

标准ATX规格，这款板上兵工厂元素比较多，有许多可贴迷彩膜的区域，当然整体黑色调还是非常简约，主板的PCIE区域，一条金属护甲的全速PCI-E 16X插槽，三条带散热片的M.2口。需要注意的是Z590的第一条支持22110的M.2槽，想用它可不简单，“需要11代i5以上才可以使用”，因为10代U没有直出的PCIE，所以当使用10代U时这块Z590相当于只有两个M.2。

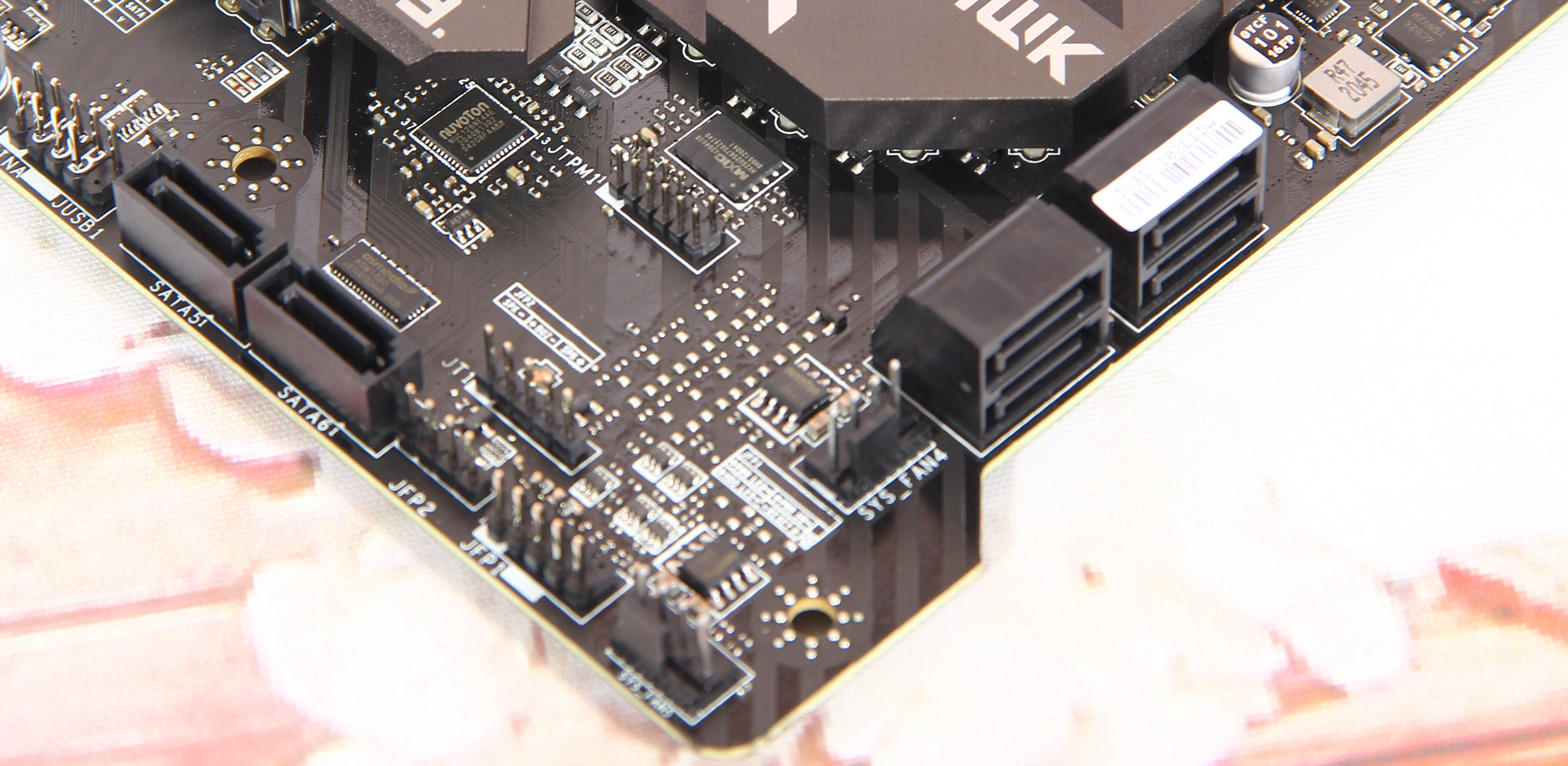

整张主板上提供八个4Pin风扇接口，六个SATA3.0支持多模式RAID，支持前置高速雷电和一对USB3.0扩展。

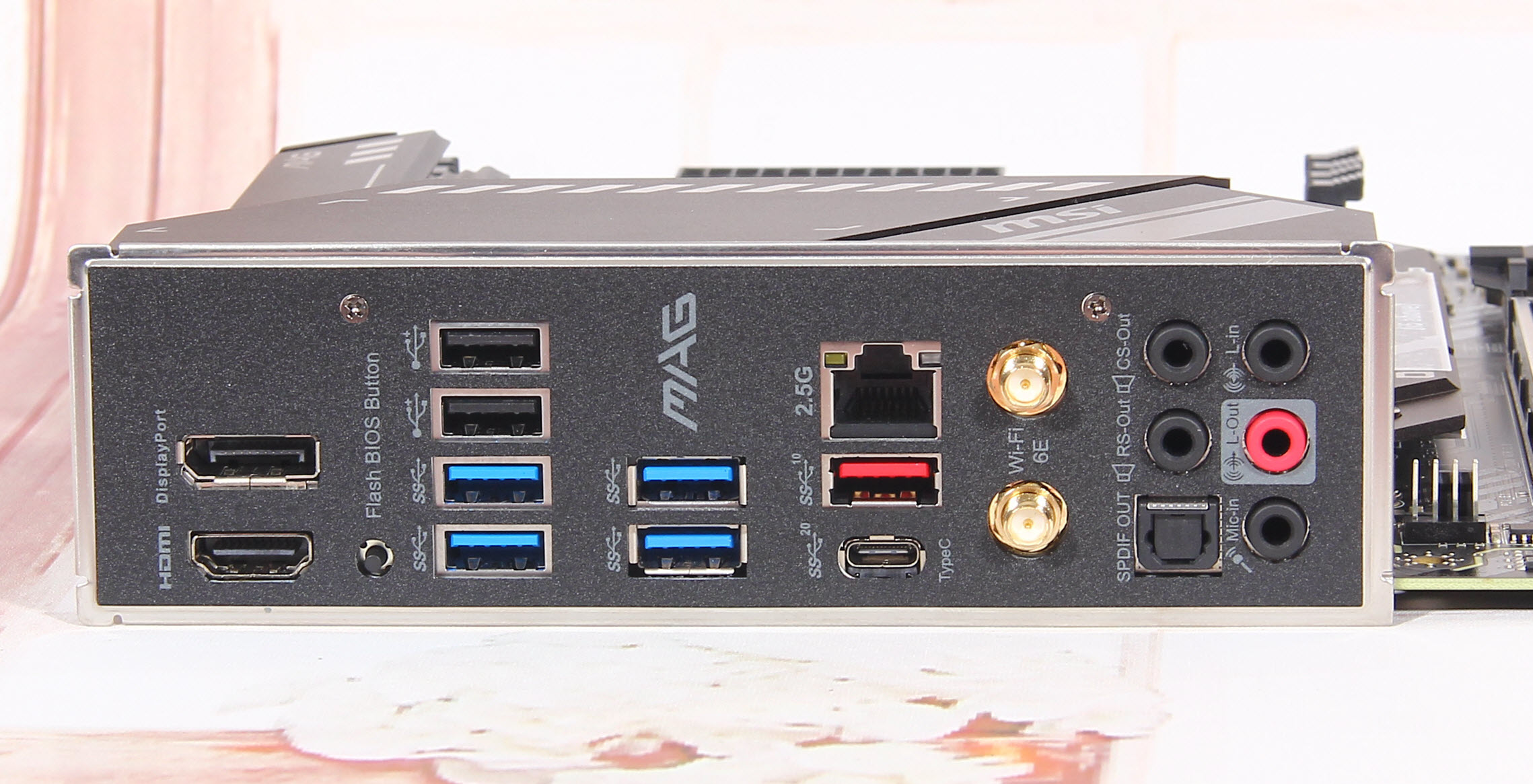

Z590 TOMAHAWK WIFI的IO接口比Z490 TOMAHAWK提升仅仅是加了一个intel AX200的WIFI6E网卡，也是整体免安装挡板、也是带光纤同轴的高保真音频口、也是多达八个各个规格的USB接口、也是一对HDMI+DP板载接口、也有一个免硬件刷BIOS的热键。

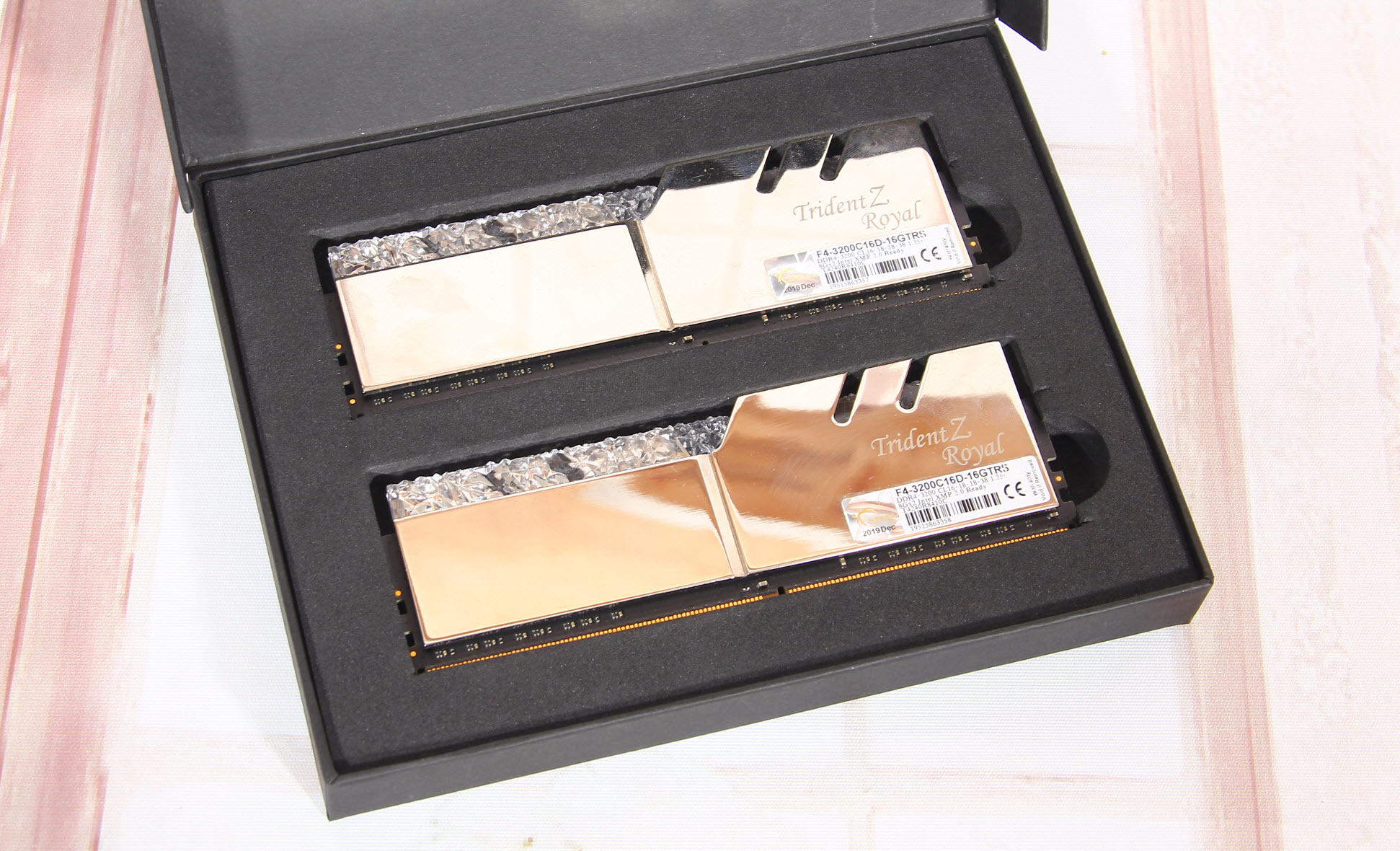

芝奇皇家戟在颜值上无敌，专利的晶钻导光条展现出了极其璀璨的灯光效果。很明显，皇家戟是继承幻光戟系列产品”最强灯条“衣钵的最佳人选。3200MHz的皇家戟在Z590 TOMAHAWK WIFI上随随便便上3600MHz。

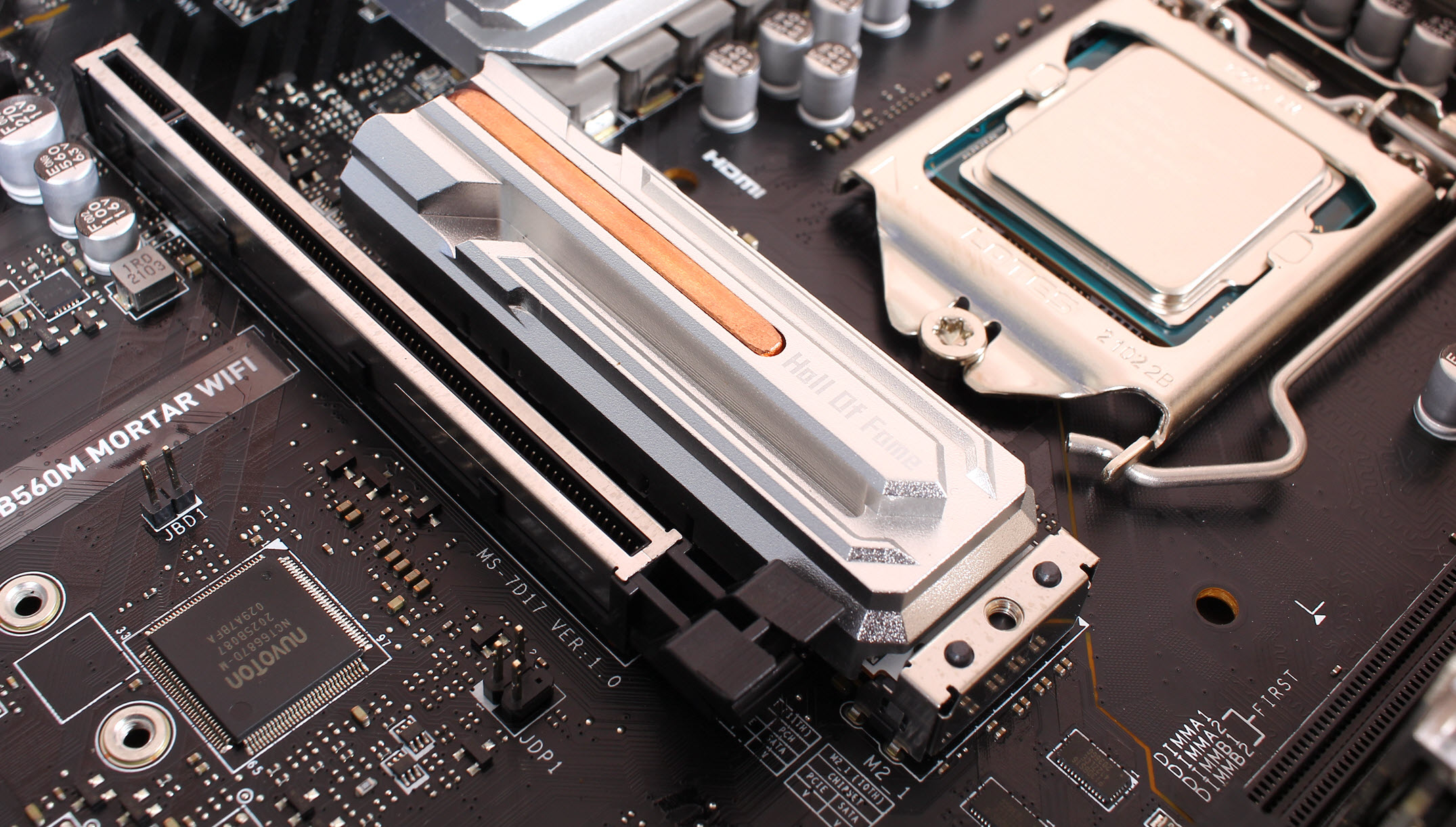

SSD选的是影驰的HOF PRO 500GB M.2，它是一款采用了PCIe 4.0主控的高速固态硬盘，首批消费级PCIe 4.0固态硬盘，它的传输带宽直接翻倍到了16GT/s，顺序读取的速度也可以达到5.0GB/s的成绩现在看也就算是平平常常了。

就是要测UHD630和UHD750的核显差异！散热器选用的新一代微星MPG CORELIQUID K360一体式水冷散热器，看价格就是一款高端平台打造的利器，冷头内嵌入风扇、TORX 4.0风扇与360冷排的结合让人跃跃欲试，在散热设计上可圈可点。在完成本职工作上，MPG CORELIQUID K360的表现毋庸置疑。水冷头上2.4英寸的液晶屏幕也具备相当的可玩性。

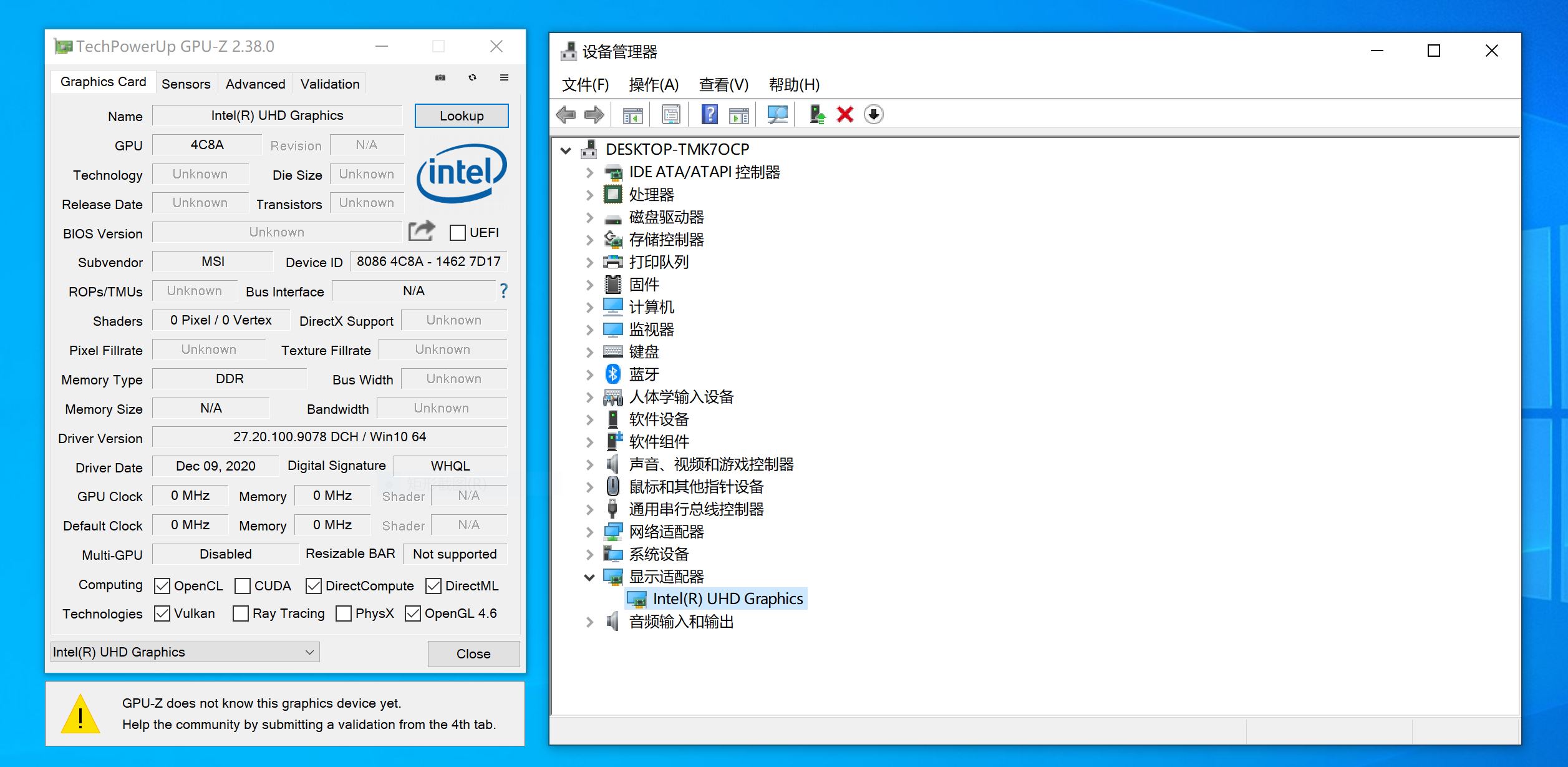

UHD750核显的型号太新，这导致即便是最新版的GPU-Z也认不出UHD750是何神器。

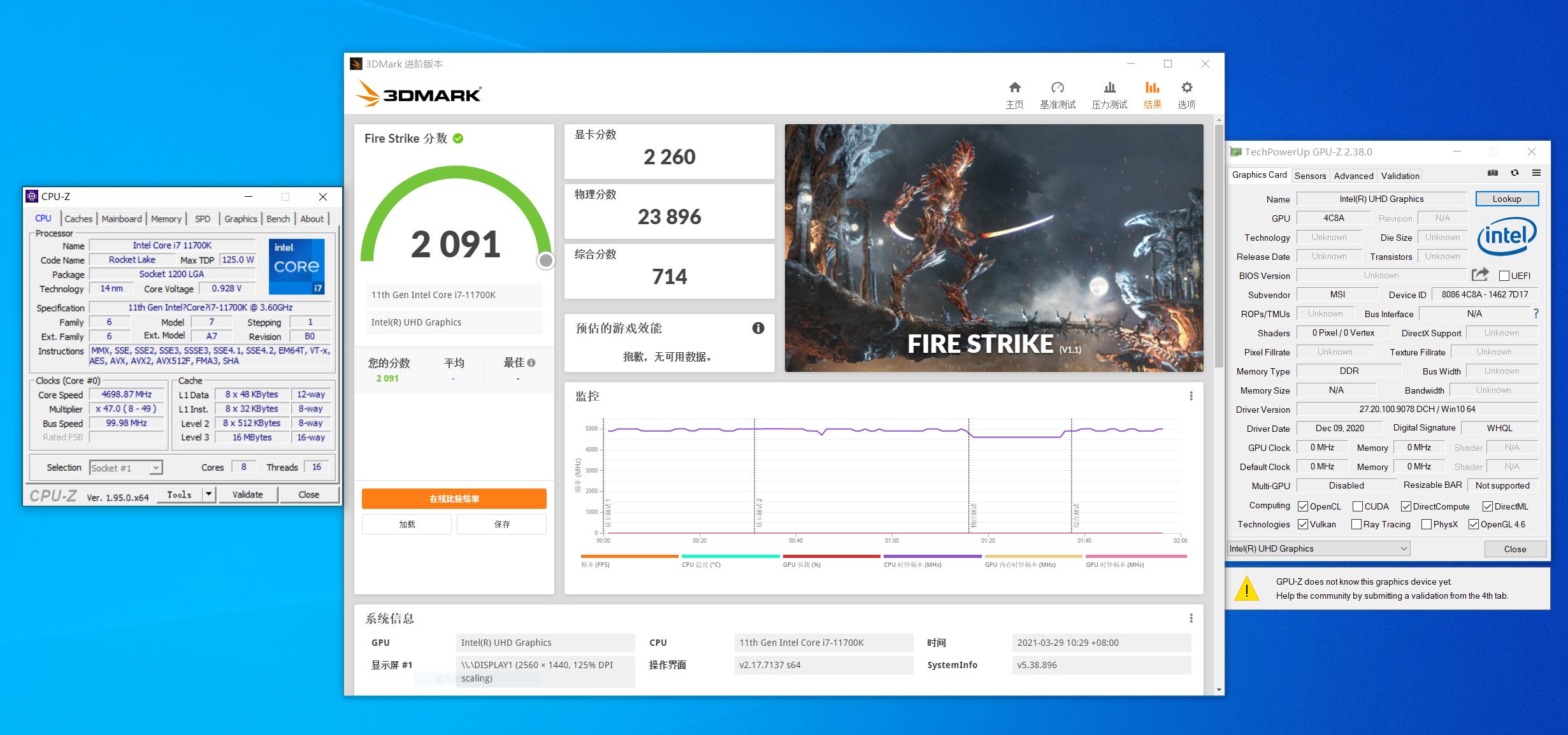

不过通过3DMark标杆实测可以看出，不识别没问题，战斗力的提升是实实在在的！FireStrike专为基于DirectX 11显卡搭建的游戏平台测试而来，UHD750跑了2091分，她已经可以被看做是入门独显的性能相当了。

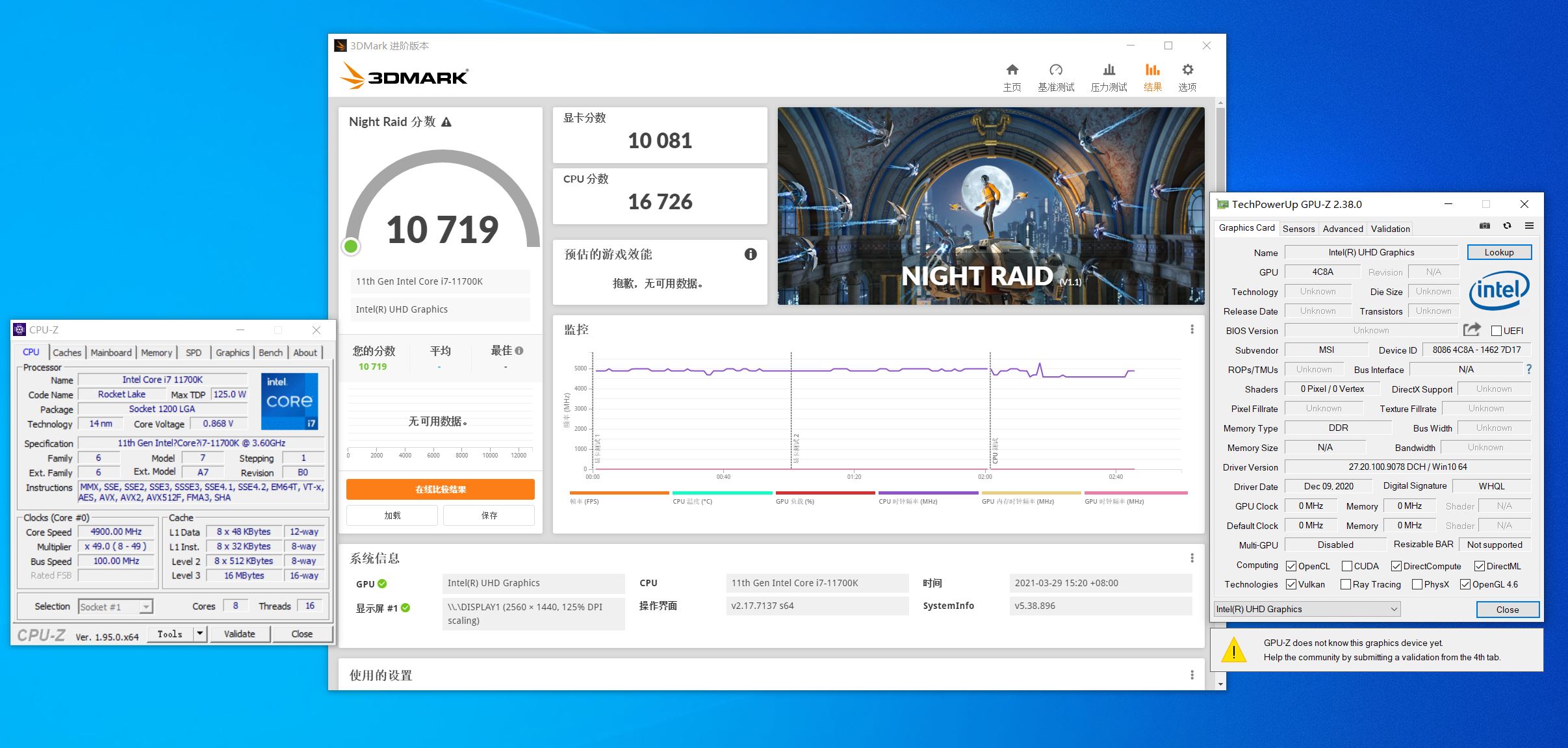

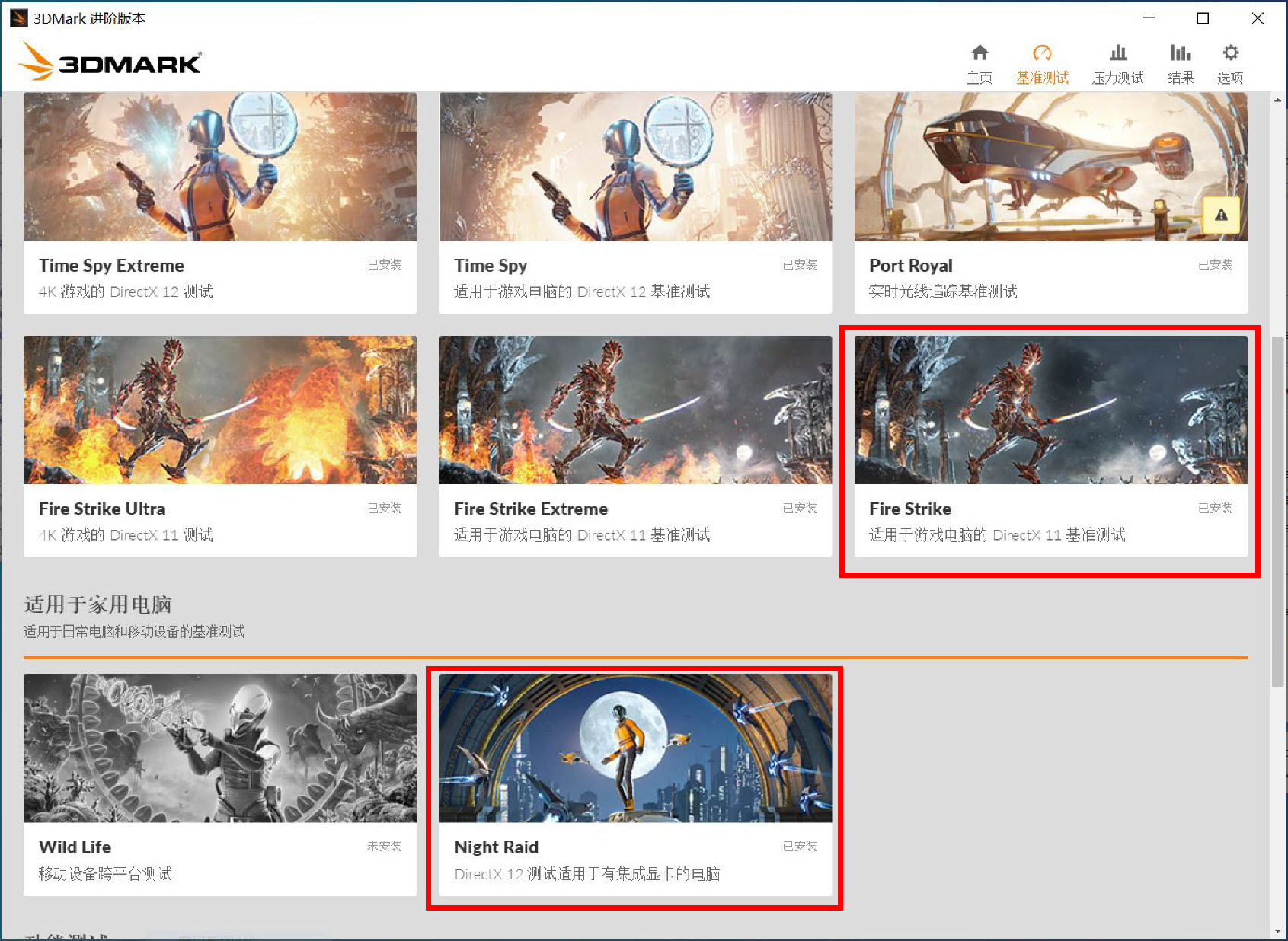

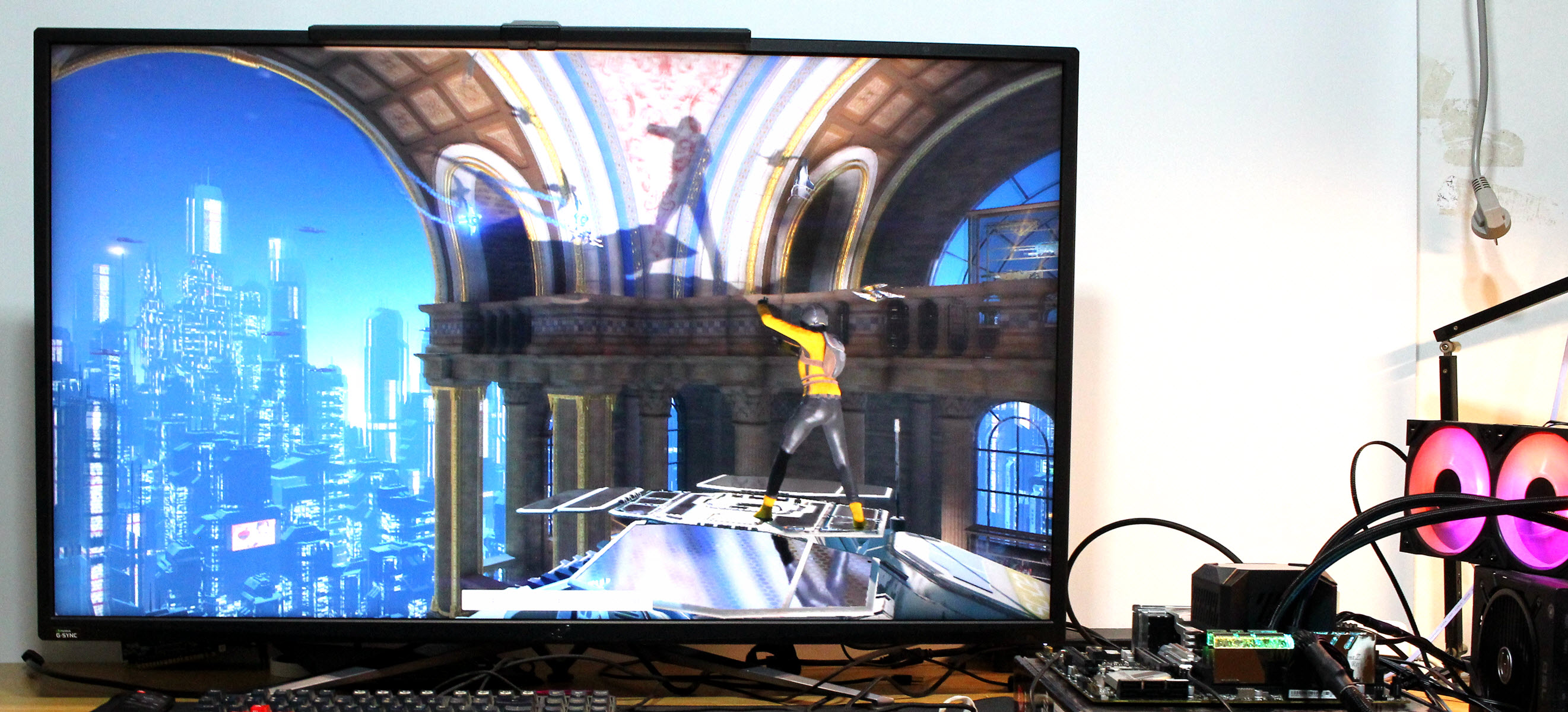

3DMark新增了名为Night Raid（夜袭）的测试项目。主要测试DX12的表现，包含了动态反射、环境光遮挡、延迟渲染、曲面细分、复杂粒子与景深效果等测试，和Time Spy类似，但要求比Time Spy更低，可以看做一个低配版DX12测试项目。这个测试项目看起来主要针对低配Windows设备，UHD630的得分大约6400分；而UHD750的得分则是10700分，性能提升近70%！

鲁大师跑了10万+这个成绩已经追平了GTX750，难怪命名UHD750，这是要和NVIDIA叫个板的节奏嘛？！

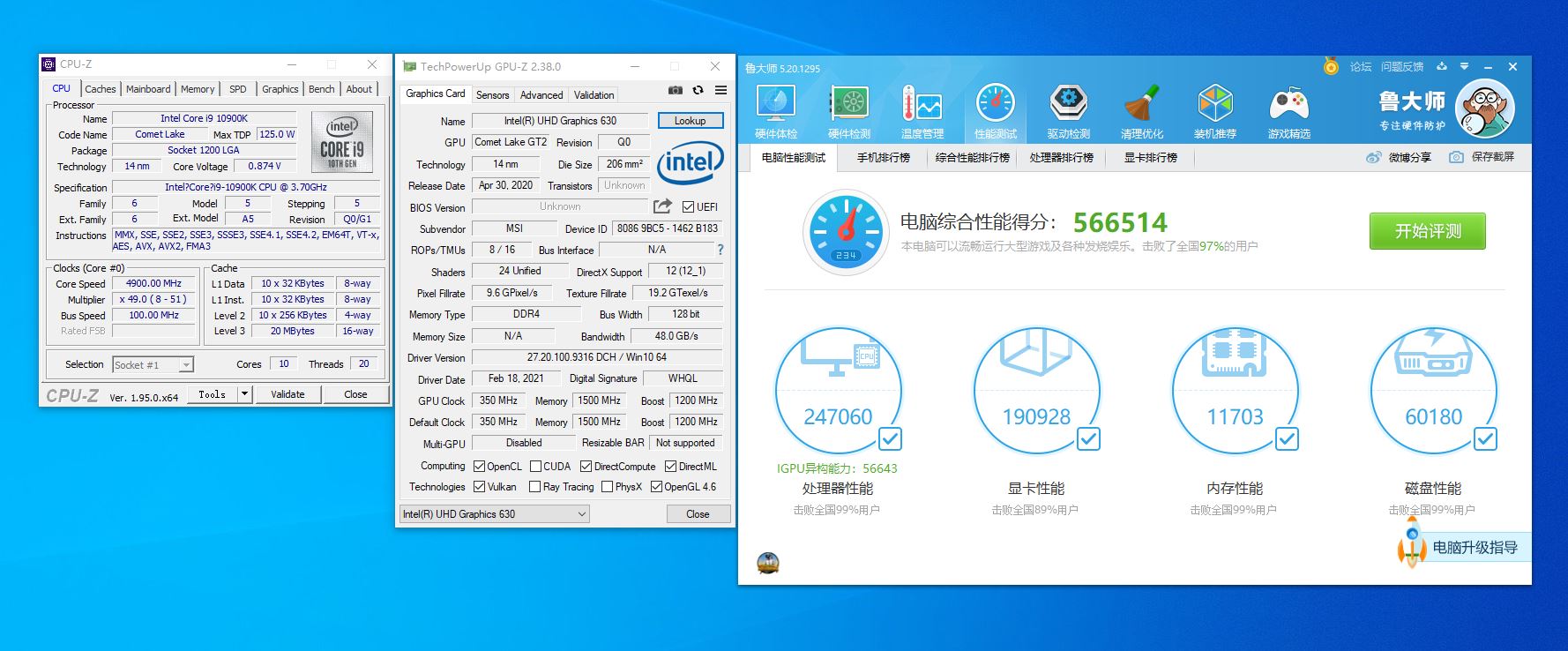

接下来转向UHD630核显，这个型号已经是几代同堂了，GPU-Z认它那是手拿把攥。上去就跑了一个经典版鲁大师，结果直接来了一个大乌龙！跑到最终突然卡了一个无响应，我立刻就猜想又要作妖。结果果然了，UHD630跑出RTX2060的分数，娱乐大师，名不虚传！

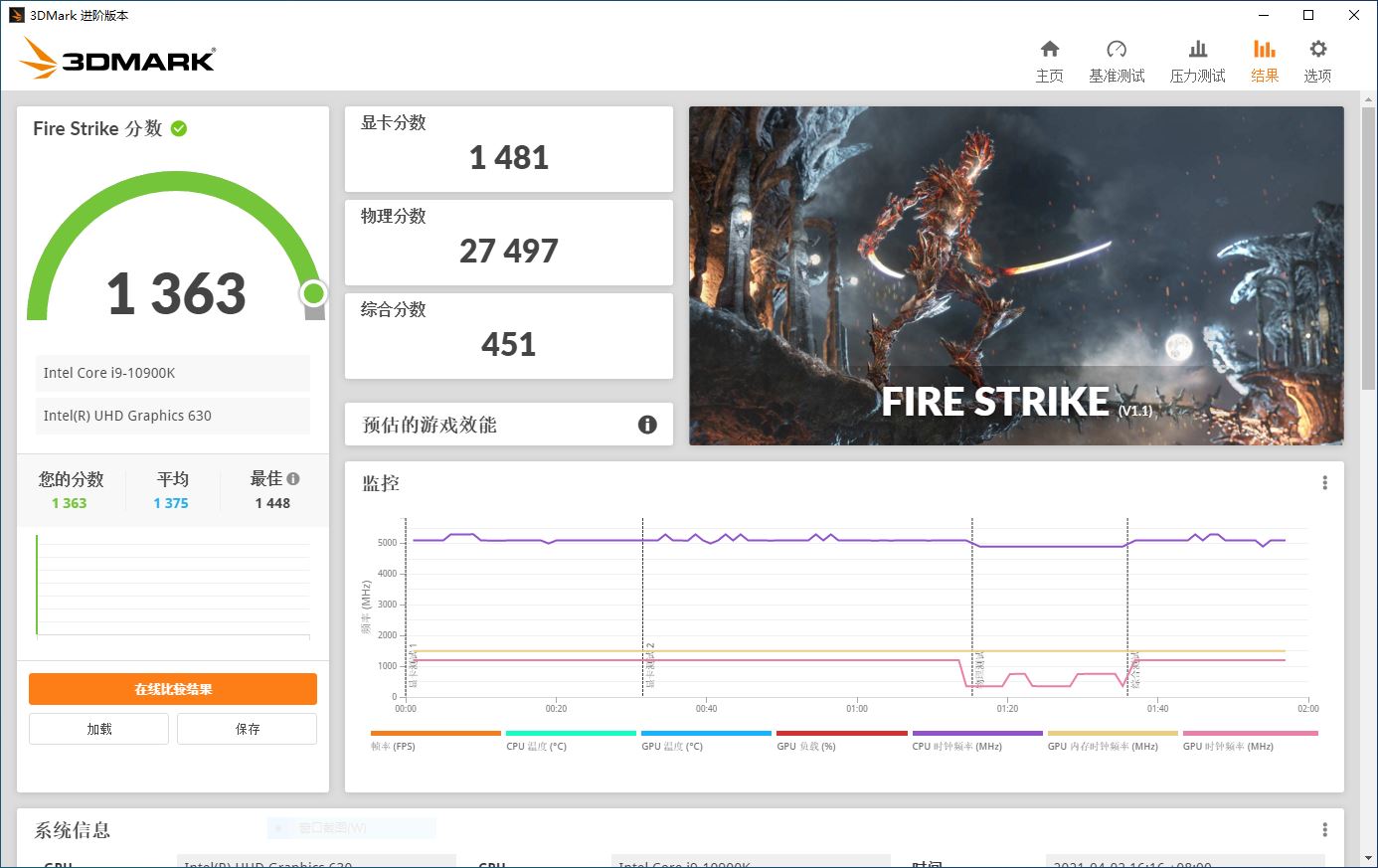

通过3DMark标杆实测可以看出，战斗力的差距是实实在在的！FireStrike专为基于DirectX 11显卡搭建的游戏平台测试而来，UHD630跑了1363分，它和UHD750在这单项测试的差距达到53%。

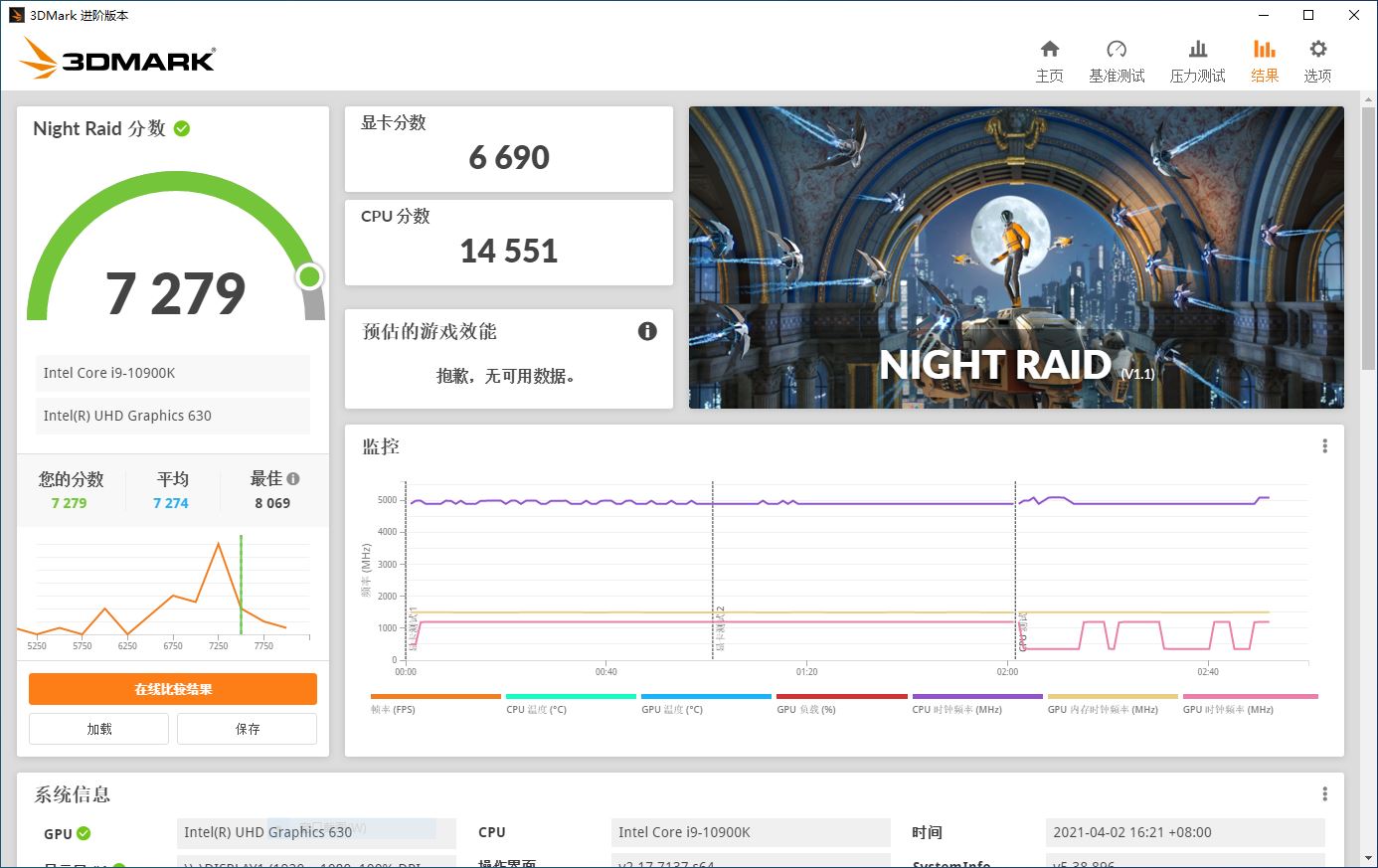

3DMark Night Raid（夜袭）的测试项目中UHD630的表现，总分跑了7279分；而UHD750的得分则是10719分，性能提升47%！

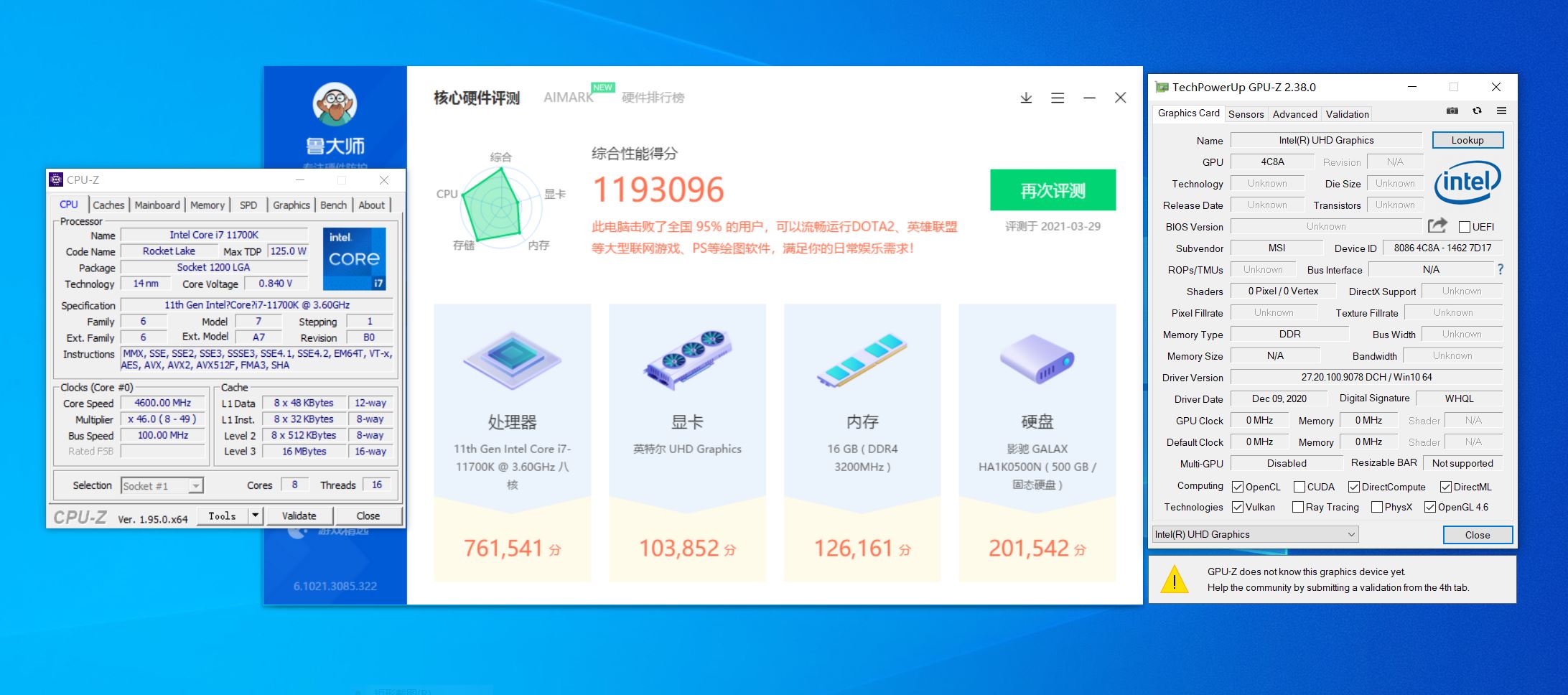

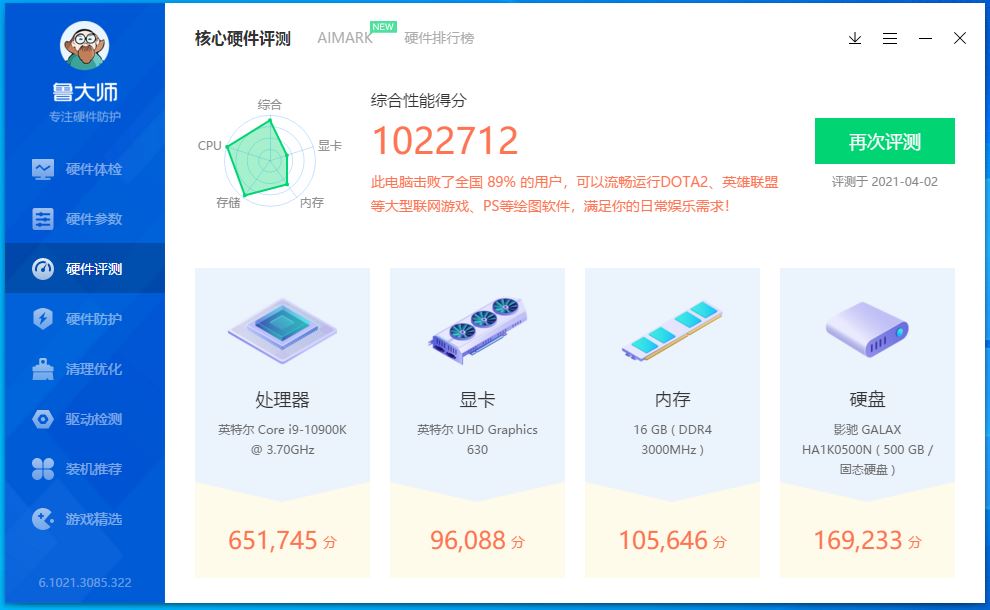

而在“正常版”娱乐大师下的跑分依旧很诡异！10900K总分1022712，比11700K的1193096，总分差了170000之多，诡异的是UHD630在此处只比UHD750低了7000分，而剩下的成绩居然是CPU、内存和SSD拉开的，特别是11700K的CPU性能比10900K高出将近11万分！有没有惊掉下巴？
