网络图：是由箭线和节点、线路组成的，用来表示工作流程的有向、有序的网状图形，每个工作都有两个节点，用圆圈表示，和一个有方向的箭线构成，箭线的长度代表工期的长短。

横道图：又称甘特图（Gantt chart）、条状图(Bar chart)。其通过条状图来显示项目，进度，和其他时间相关的系统进展的内在关系随着时间进展的情况。以提出者亨利·劳伦斯·甘特（Henry Laurence Gantt）先生的名字命名。

绘制时推荐使用软件：广联达斑马进度计划，软件上手很简单，通过绘制表格的方式同时生成双代号网络图、横道图及单代号网络图等。另外对于进度管理等同样适用，是非常难得的国产软件，接下来我们就一起来使用这个软件进行计划编制。

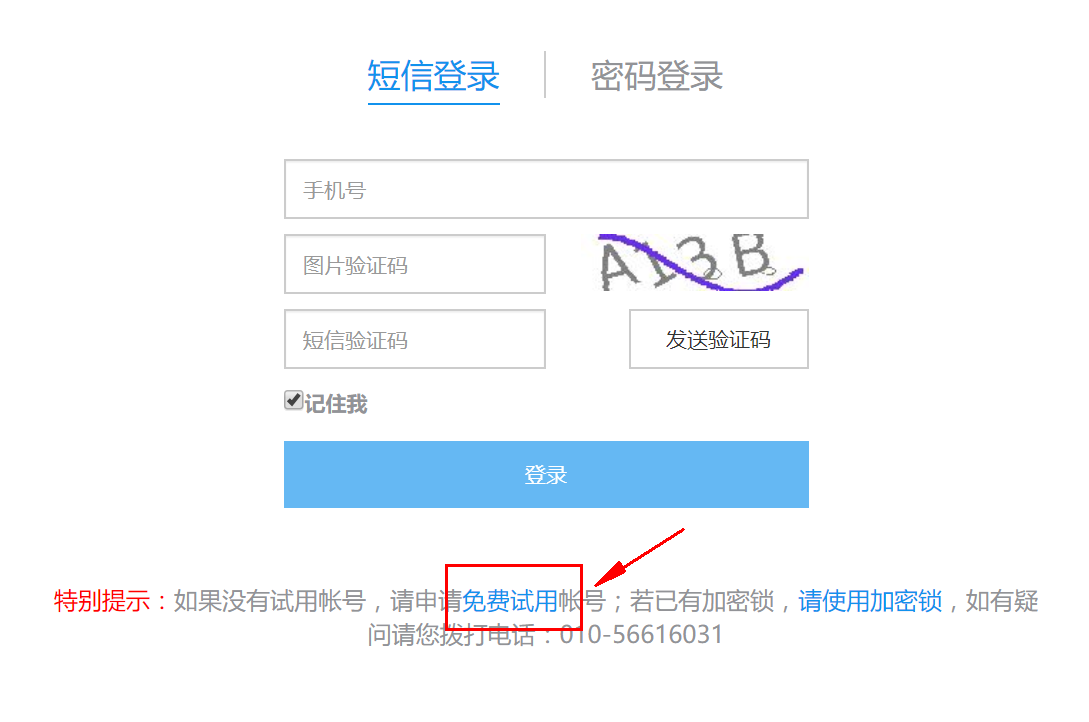

第一步：去广联达斑马进度官网 下载最新版，下载完成后双击安装-一直下一步到完成（仅支持windows系统，MAC系统的话需要安装虚拟机）-如果注册过账号的话 直接短息登录，如果没有账号，直接点击【试用】直接安装完成后运营即可。

第二步：打开软件，创建空白计划。（软件中内置了很多案例模板 也可以直接选用）

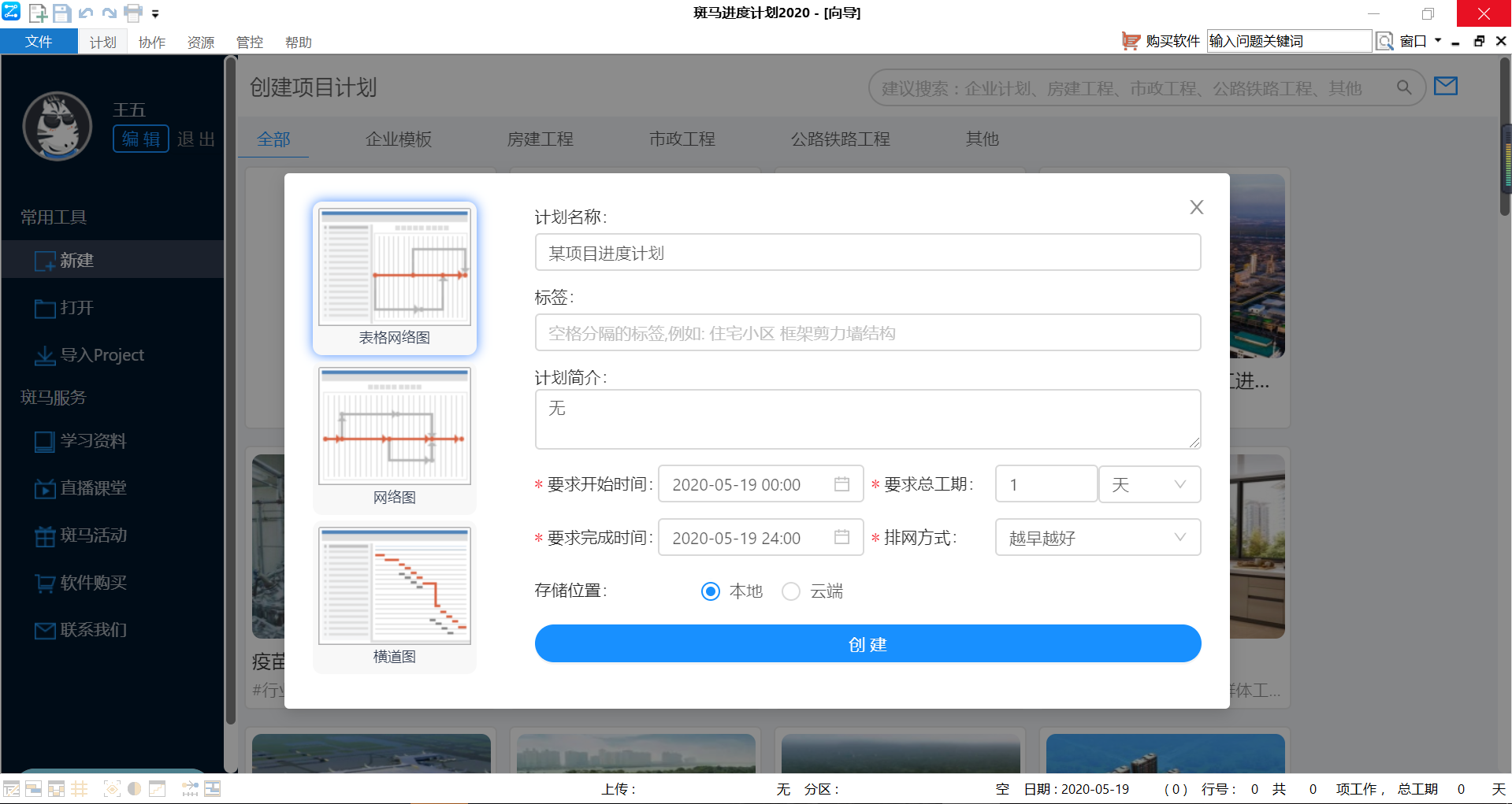

点击【空白计划】后，输入计划名称，要求开始时间、简介等 没有可以不输入

然后点击创建即可进入编辑页面：

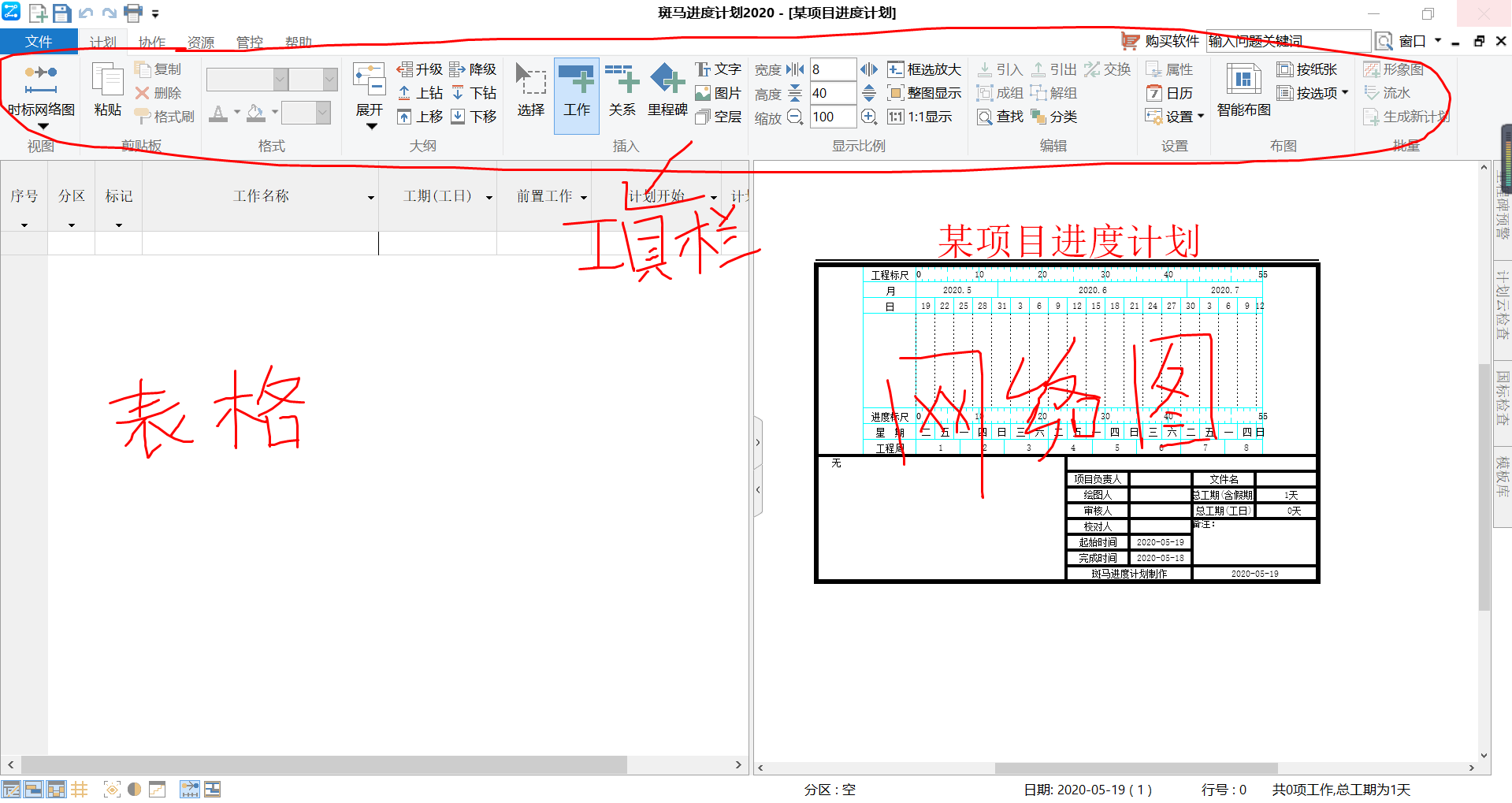

第三步开始绘制计划：

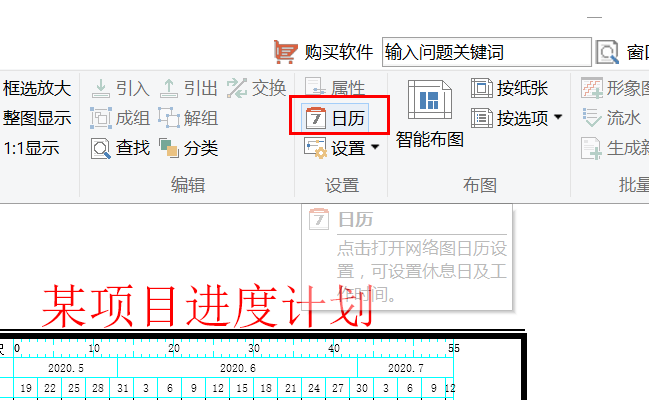

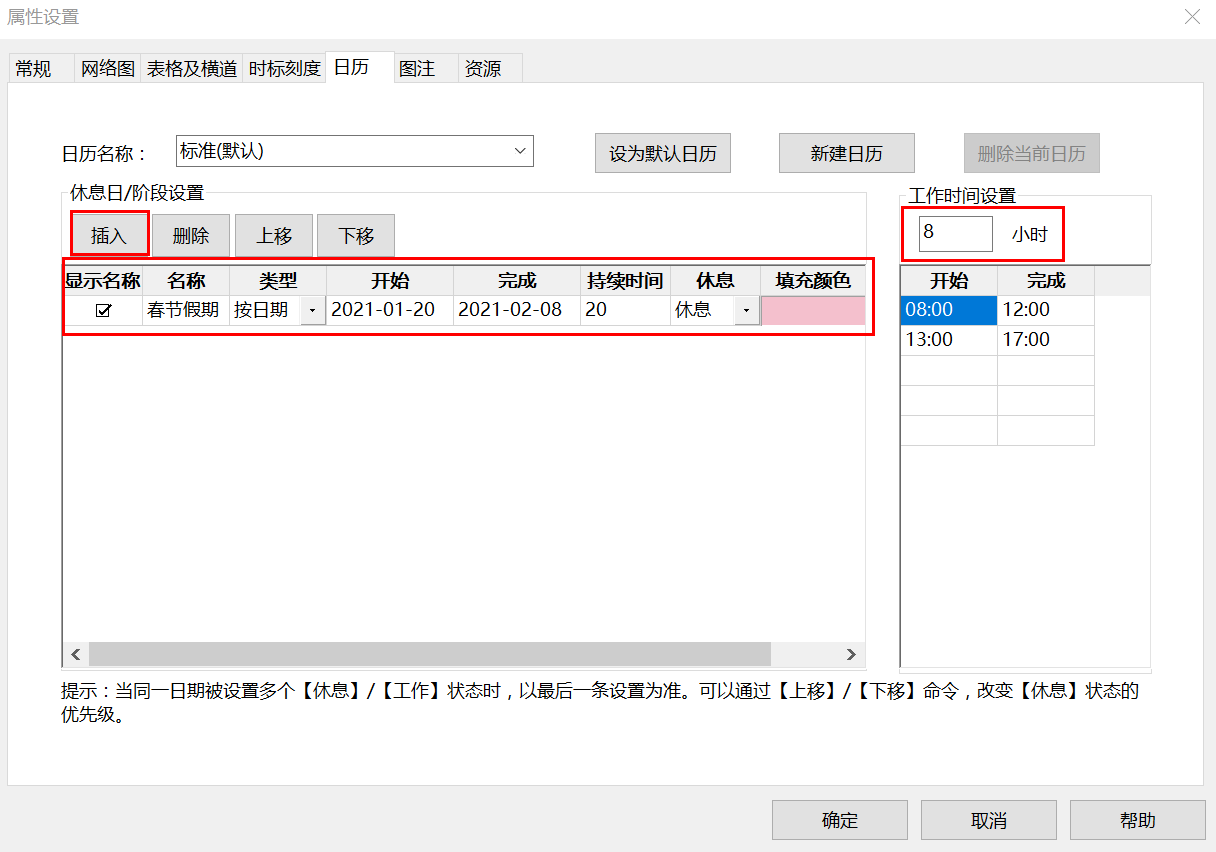

1. 设置工作时间-假期时间等：点击日历可以设置工作时间及假期时间

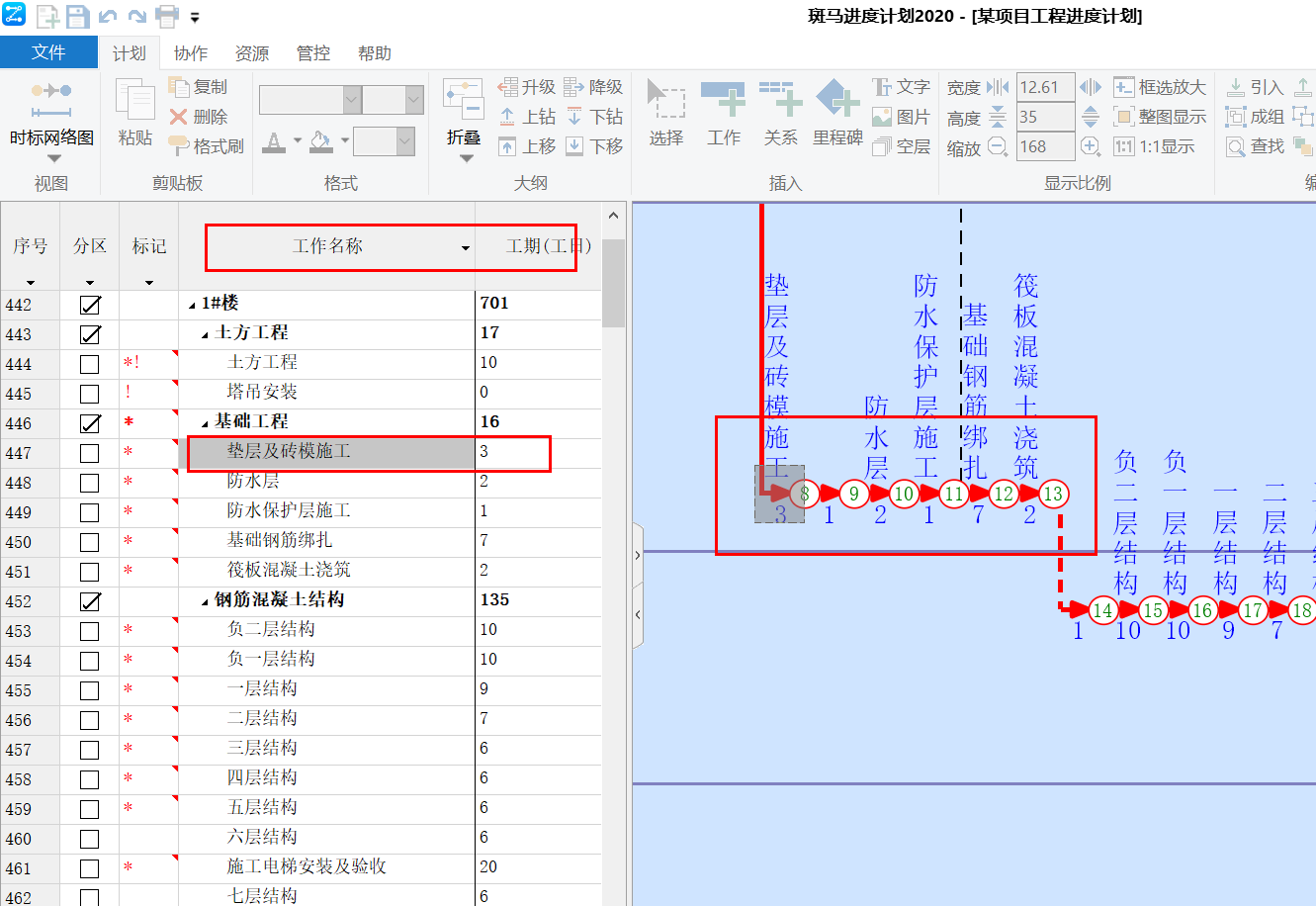

2. 添加工作名称-输入工期（直接在左侧的表格中输入即可，右侧网网络图自动生成）

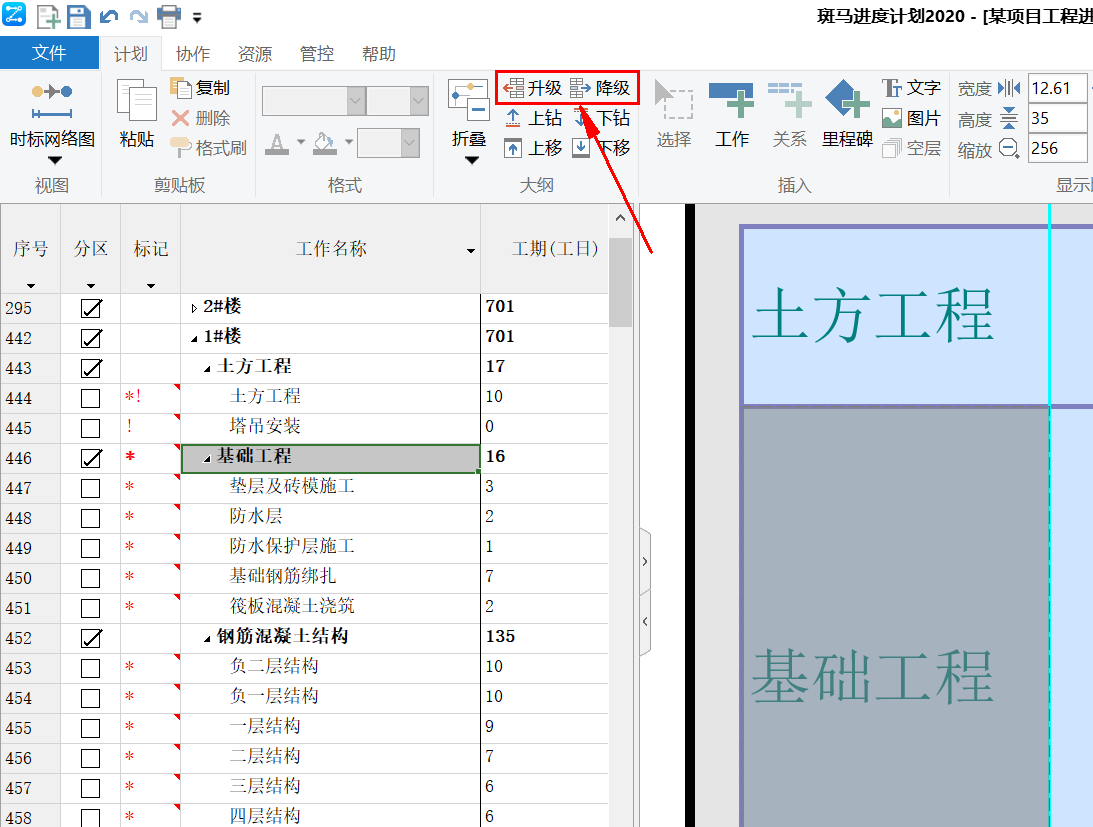

3. 设置工作级别，点击工具栏的升级、降级即可设置工作级别，同时在网络图中会以分区的形式表现出来。

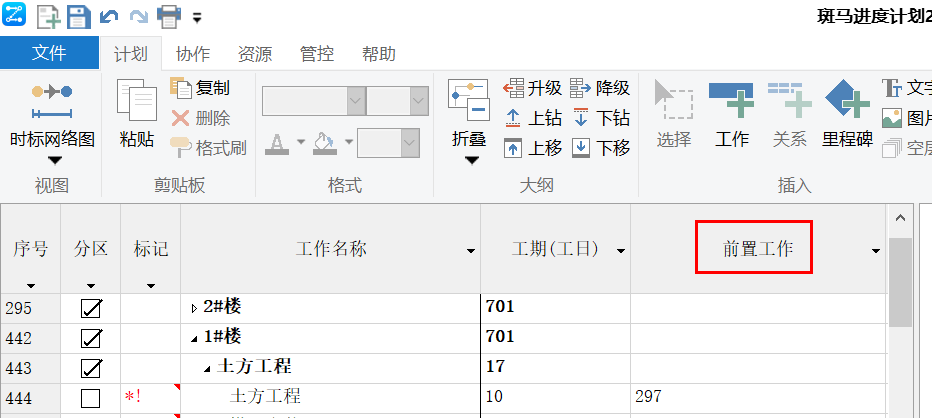

4. 设定任务关系：直接在前置工作栏输入即可：

可以输入FSSSFFSF 四种逻辑关系：（S=Start，F=Finish）

FS关系表达

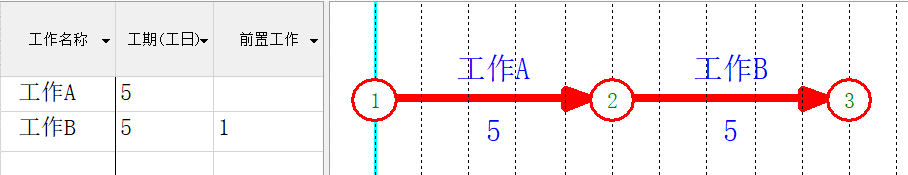

FS：例：工作A完成后,工作B才能开始

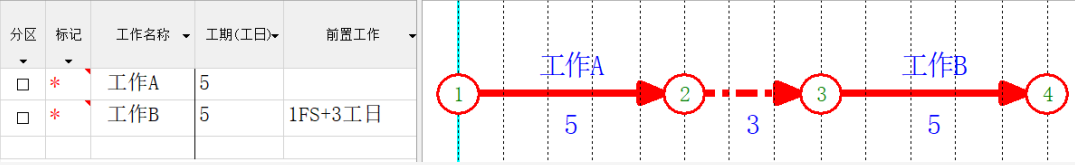

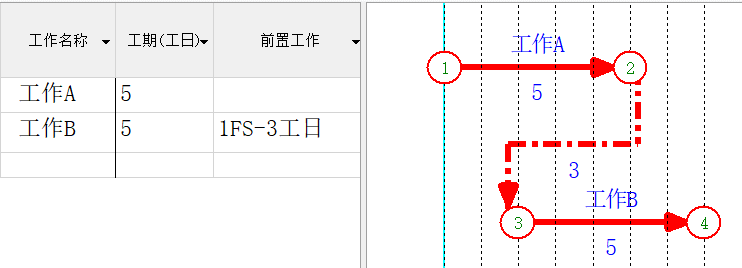

FS+N：例：工作A完成3天后，工作B才能开始

FS-N：例：工作A完成前3天，工作B才能开始

SS关系表达

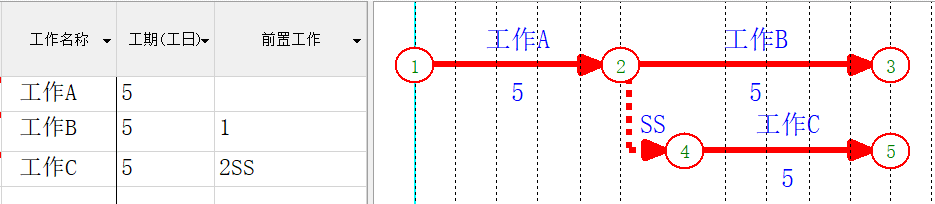

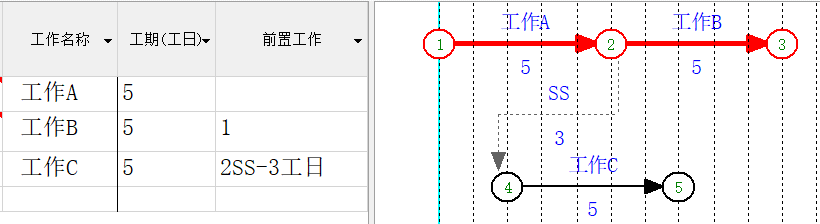

SS：例：工作B开始后，工作C才能开始

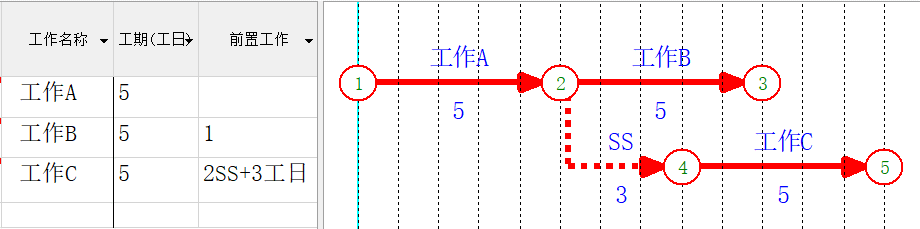

SS+N：例：工作B开始3天后，工作C才能开始

SS-N：例：工作B开始前3天，工作C才能开始

FF关系表达

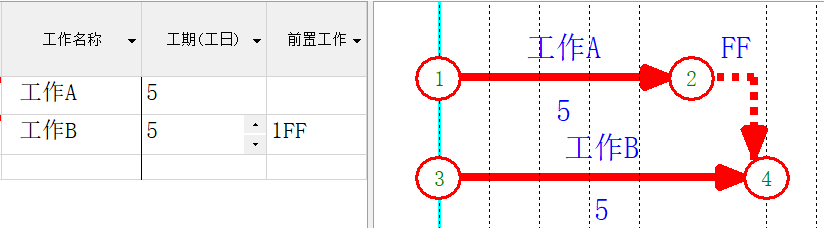

FF：例：工作A完成后，工作B才能完成

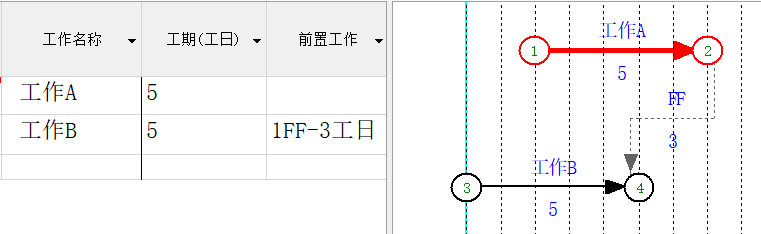

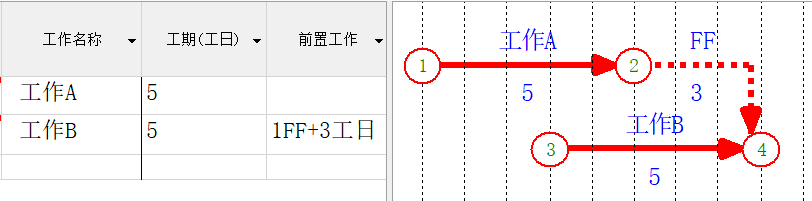

FF+N：例：工作A完成3天后，工作B才能完成

FF-N：例：工作A完成前3天，工作B才能完成

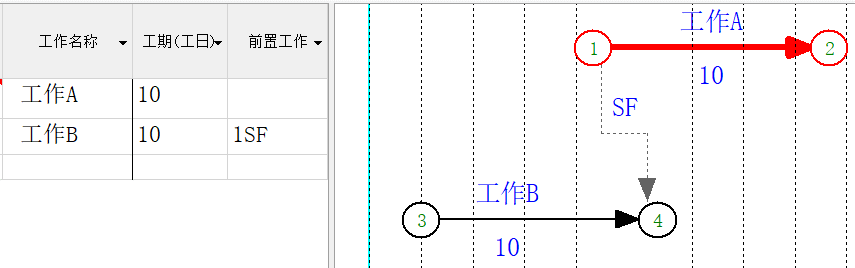

SF关系表达

SF：例：工作A开始后，工作B才能完成。

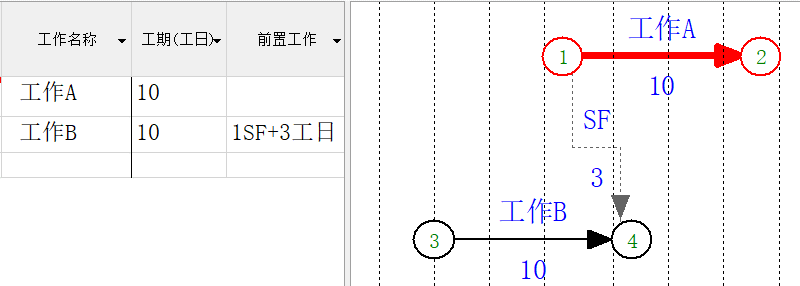

SF+N：例：工作A开始3天后，工作B才能完成。

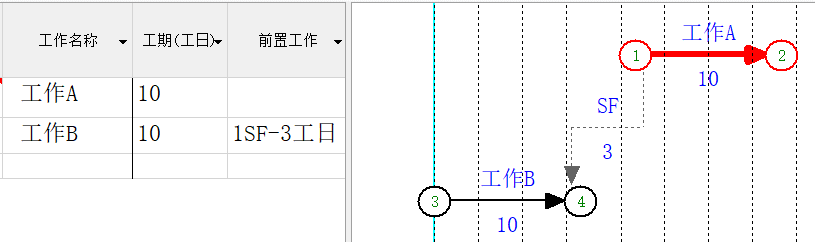

SF-N：例：工作A开始前3天，工作B才能完成。

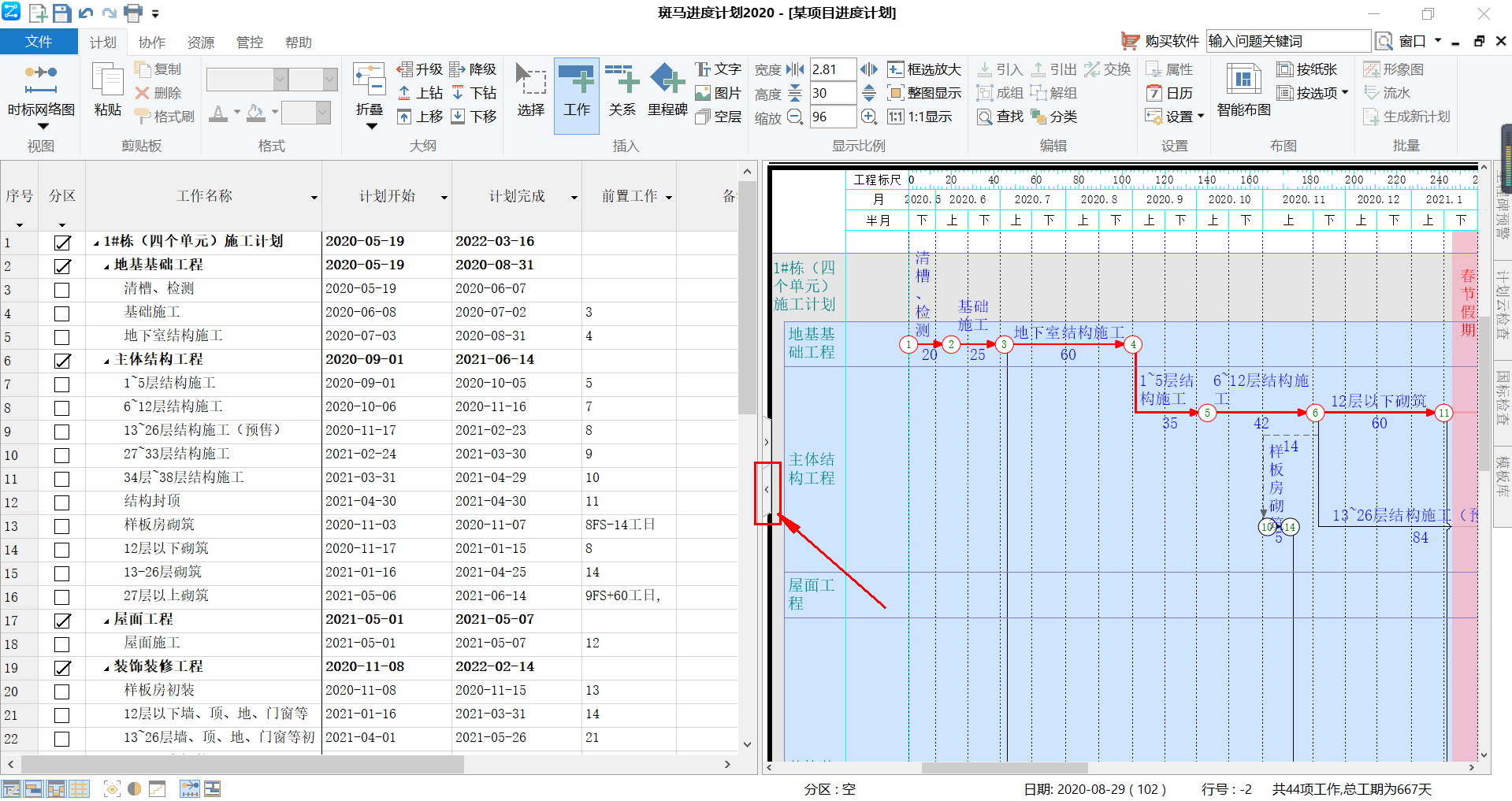

关系补全后，可直接生成双代号网络图：如下图点击向左小按钮将表格隐藏即可

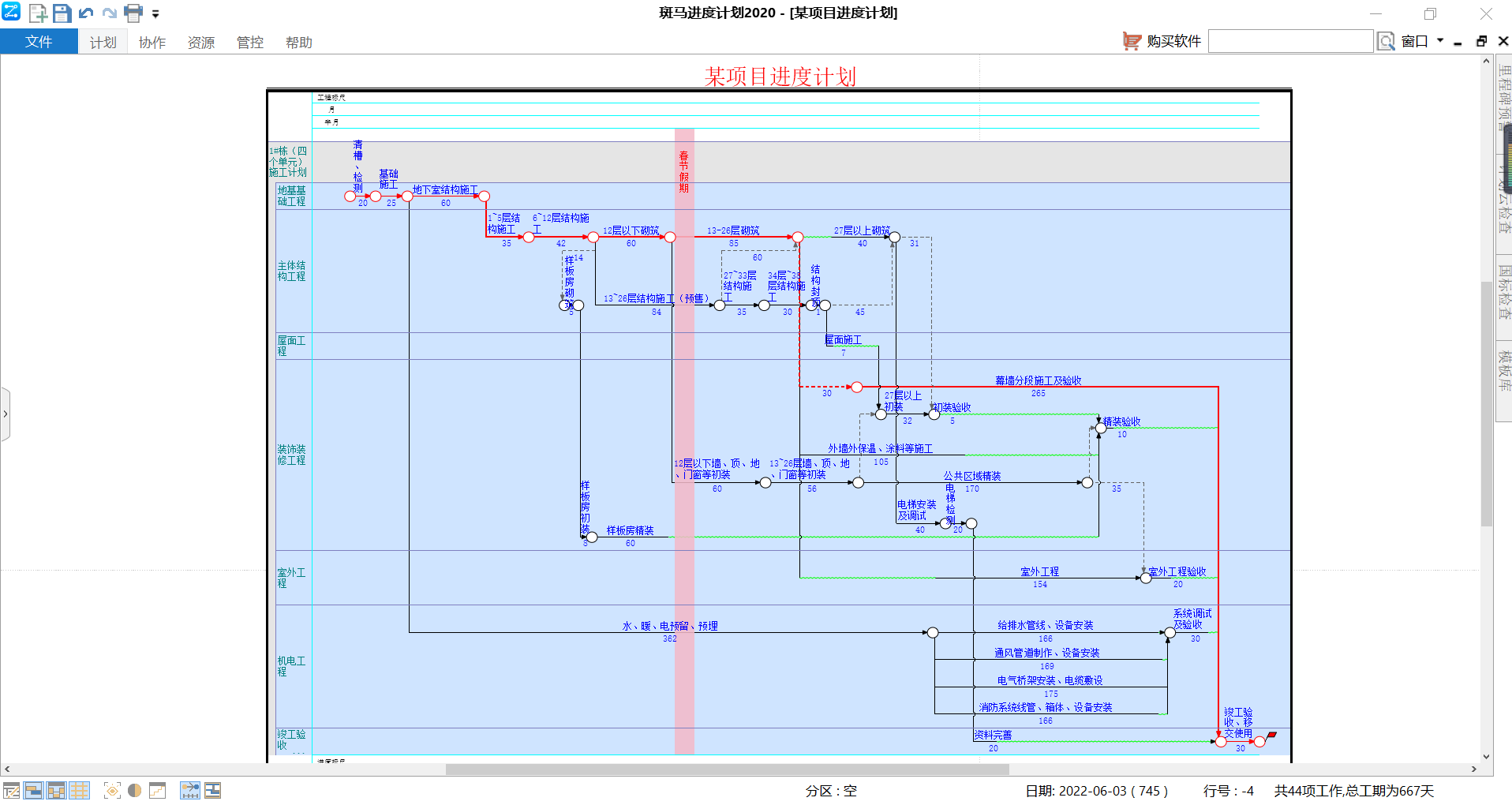

下图为网络图：

说明：红色线条为关键线路，关键线路上的工作为关键工作。

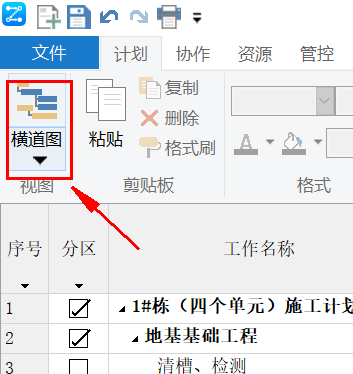

如果需要显示横道图 直接在计划页签 第一个按钮切换即可

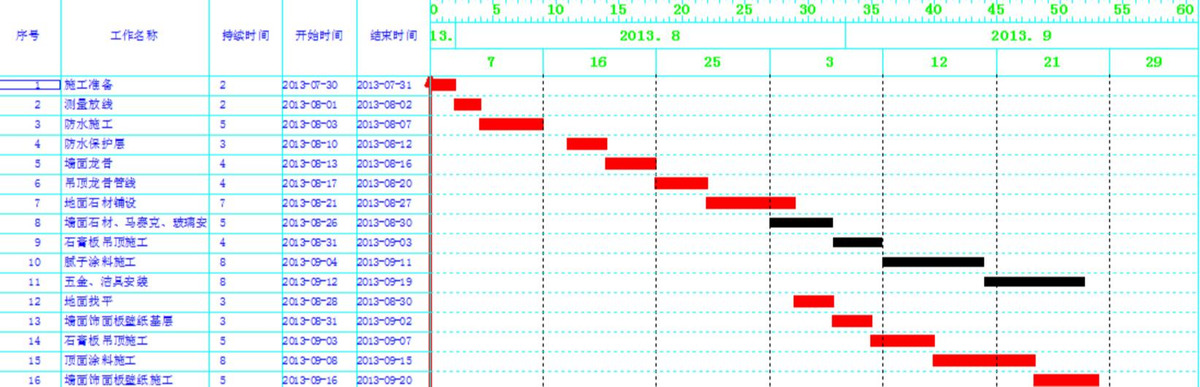

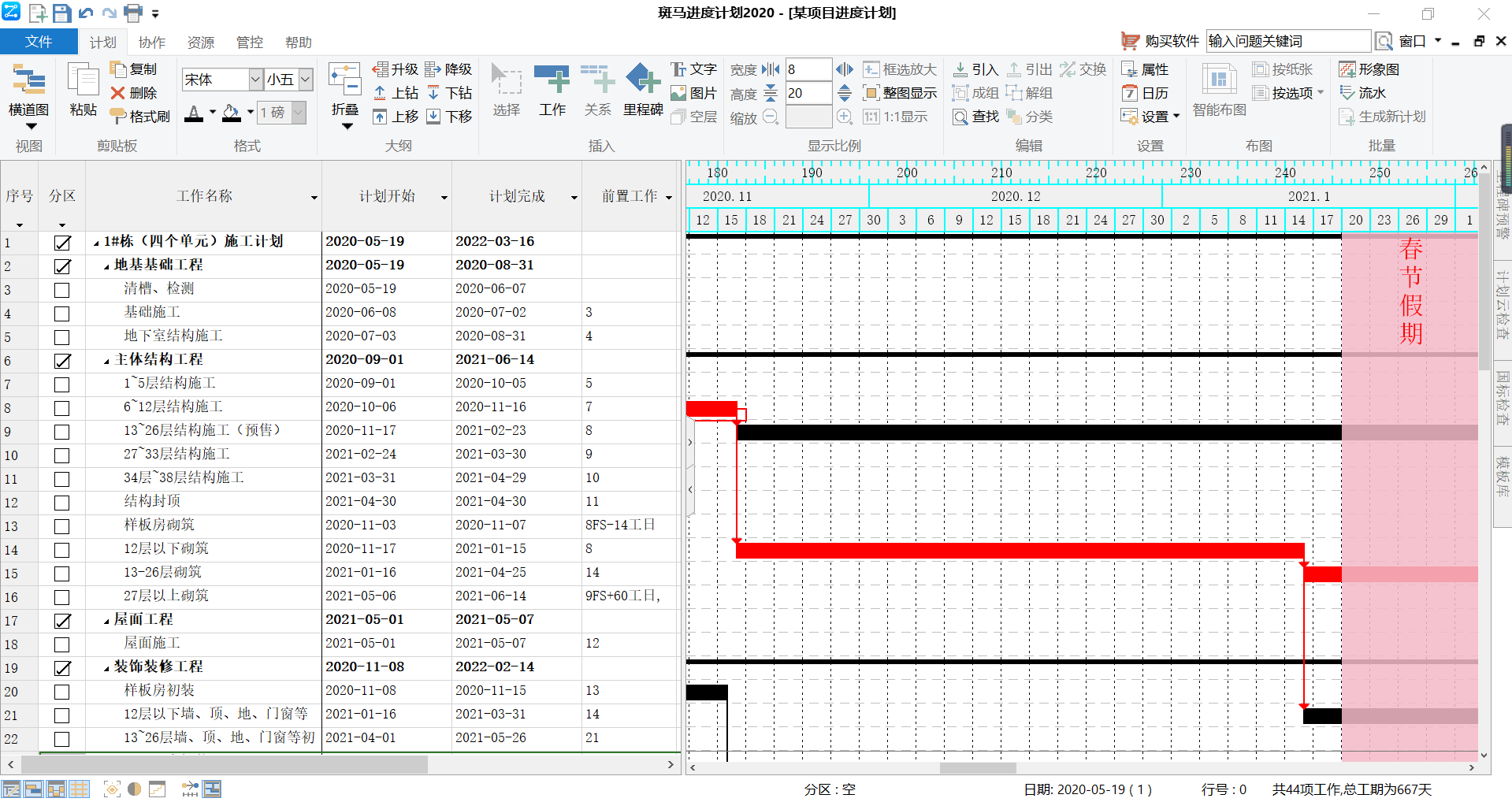

下图可以直接显示横道图：

最后将做好的计划图导出可以导出图片、PDF、Project、图片等非常完美！
