VLAN（Virtual LAN），翻译成中文是“虚拟局域网”，vlan的应用在网络项目中是非常广泛的，基本上大部分的项目都需要划分vlan，熟练掌握其原理和配置是作为一名网络工程师的必备技能。

VLAN的作用

VLAN的作用是可以隔离冲突域和广播域。问题来了，那么什么是冲突域和广播域呢？

冲突域：在OSI模型中，被看作是第一层的概念，连接同一冲突域的设备有Hub，Reperter或者其他进行简单复制信号的设备。也就是说，用Hub(集线器)或者Repeater(中继器)连接的所有节点可以被认为是在同一个冲突域内

广播域：网络中能接收任一设备发出的广播帧的所有设备的集合。

划分VLAN的几种方法

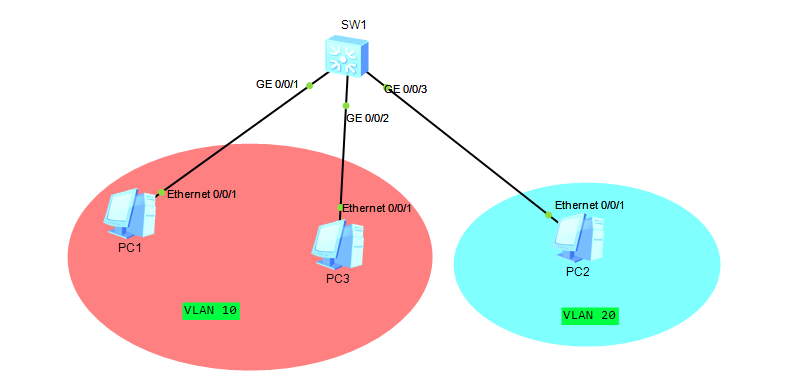

其中基于端口划分的，是在大部分的网络项目比较常见的。熟练掌握其配置方法，是十分有必要的。通过一个小案例，简单讲解这几种划分的方式。

基于端口的VLAN划分

步骤1：创建VLAN10和VLAN20

[Huawei]vlan batch 10 20

步骤2：把GE0/0/1和GE0/0/2加入到VLAN10,GE0/0/3加入到VLAN30

[Huawei]port-group group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/2

[Huawei-GigabitEthernet0/0/1]port link-type access

[Huawei-GigabitEthernet0/0/1]port default vlan 10

[Huawei]interface GigabitEthernet 0/0/3

[Huawei-GigabitEthernet0/0/3]port default vlan 30

基于MAC地址划分

步骤1：在交换机上创建VLAN10和VLAN20

步骤2：收集pc1、pc2和pc3的MAC地址

pc1:54-89-98-94-05-08
pc2:54-89-98-32-58-70
pc3:54-89-98-7A-34-17

步骤3：PC的MAC地址与VLAN关联

[Huawei-vlan10]mac-vlan mac-address 5489-9894-0508

[Huawei-vlan10]mac-vlan mac-address 5489-9832-5870

[Huawei-vlan20]mac-vlan mac-address 5489-987A-3417

基于IP子网划分比较少用到，这里就不举例子了。感谢的小伙伴可以私信我。

通过以上的案例，相信小伙伴们都学会了如何划分VLAN了，现在问题来，VLAN间如何通信呢？我们知道VLAN是工作在二层的，如果要让VLAN之间通信我们要使用一些三层的设备，例如：路由器、三层交换机等。VLAN间通信有以下三种方式：

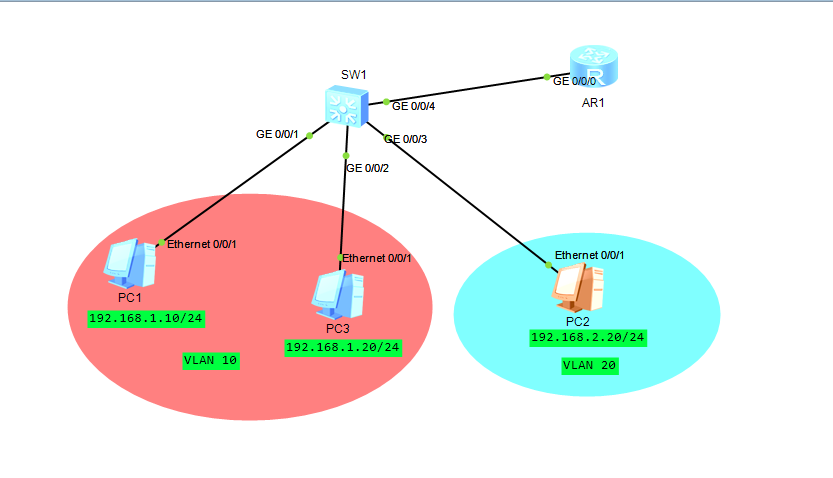

废话不多说，动手来个小案例，加深理解。拓扑如下：

基于单臂路由实现VLAN间的通信

其实单臂路由应用了路由器的子接口，为每个vlan配置一个网关地址。

[Huawei]interface GigabitEthernet 0/0/0.1

[Huawei-GigabitEthernet0/0/0.1]arp broadcast enable

[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 10

[Huawei-GigabitEthernet0/0/0.1]ip address 192.168.1.1 24

[Huawei]interface GigabitEthernet 0/0/0.2

[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 20

[Huawei-GigabitEthernet0/0/0.2]ip address 192.168.2.1 24

[Huawei-GigabitEthernet0/0/0.2]arp broadcast enable

记得交换机连接路由器的端口为trunk链路喔，这样就完成了单臂路由实现VLAN间的通信了，你get到了吗？
