作为全球数得上的PC顶级制造商，联想几乎在所有大家能够想到的PC类型上都有自己的思考。一方面，过多的产品线确实有分散厂商和消费者精力之虞；另一方面，联想锐意进取的态度总会在一些产品类型上获得成功，或者至少推陈出新，对行业产生积极的促进作用。我们今天要评测的产品就是联想最新“脑洞”产物之一，联想投影电脑610S，它最大的特点就是自带了一台分体式无线连接投影仪。

小机箱大内涵 联想投影电脑610S拆解

这款迷你PC采用截面和剖面均为三角形的棱柱造型，体积非常小巧，只有2.2L，总高277mm，其中投影仪高77mm，主机高200mm，重量也不大，被控制在1.8kg的优秀水平，单纯考虑本体已经是非常成功的小电脑了。加上深色配色的细腻涂层，联想投影电脑610S无论是放到办公室还是展台，肯定都是路人回头率颇高的明星产品。

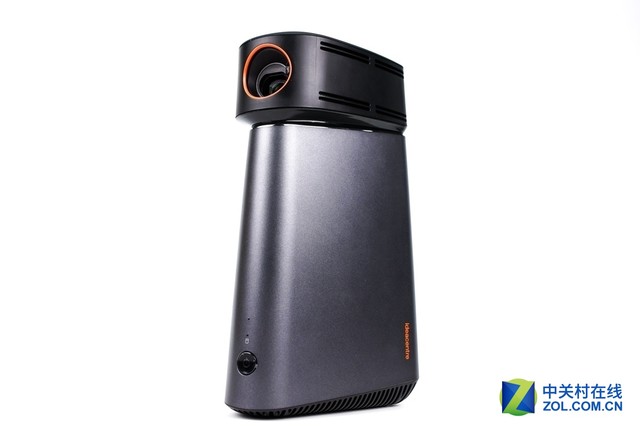

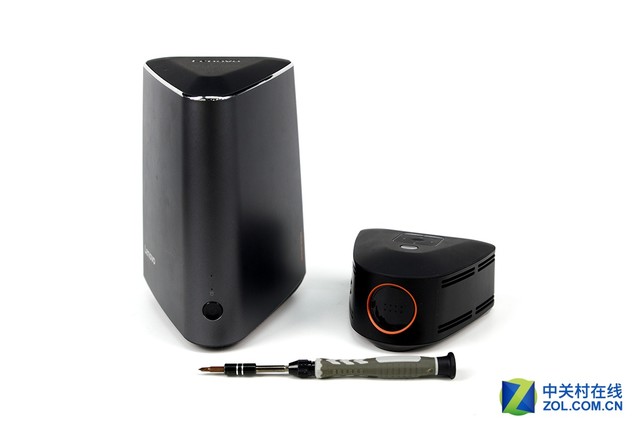

联想投影电脑610S

由于有着小巧的造型和无线投影的功能，联想投影电脑610S实际上针对两类用户群设计。

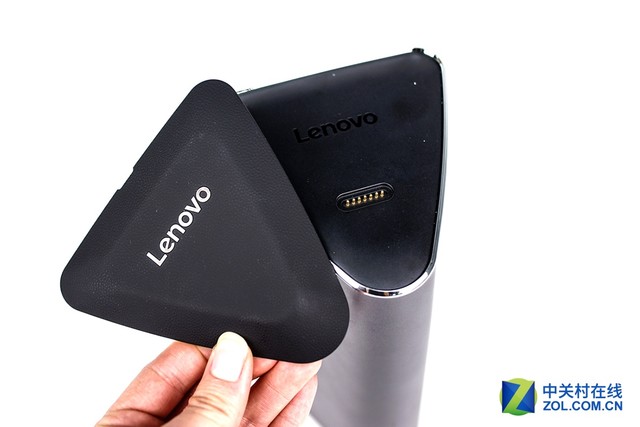

打开上盖可以外接投影模块

其一：对庞大台式机感到厌烦，渴求在有限空间内获得最大显示面积，对有线操控设备感到厌烦的新一代家庭用户。他们对生活品质要求很高，无法容忍乱丢丢的线材横亘在PC和显示设备之间，也不希望大号的电脑主机破坏家中智能生态系统和谐的外观。

既然这款联想投影电脑610S如此有特点，我们不能对其进行拆解一番，来详细看看这款产品的内部做工设计会有怎样出色的表现。

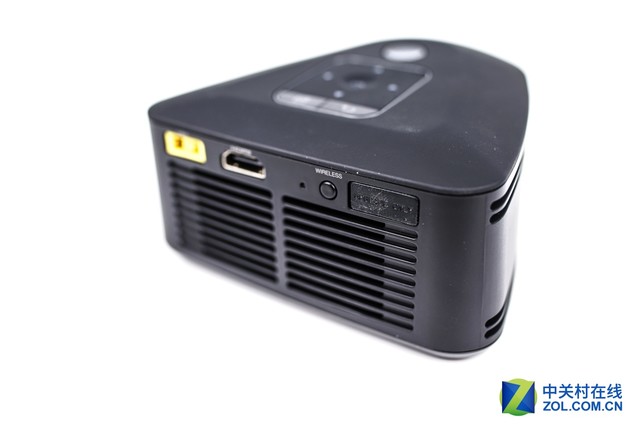

联想投影电脑610S顶部投影部分

其二：需要点到点移动办公的商用用户，他们主要光顾的场所都配有随时可以连接的显示器抑或投影幕布。他们并不需要在旅程中重度办公，但对数据和工作习惯有着安全和私密性的要求，到达特定场所却要求可以立即办公。他们需要笔记本的便携，却不需要累赘的显示器。

既然这款联想投影电脑610S拥有如此有特色的功能设计，那么该款产品内部设计又会有怎样出色的表现呢？我们不妨来拆解一番，看一看这台投影电脑的内部做工如何。

联想投影电脑610S造型设计精致小巧，想要拆解这台电脑的难度也是有一些的，因此首先不推荐新手对其进行拆解。为什么拆解有一定难度？我们放下看。

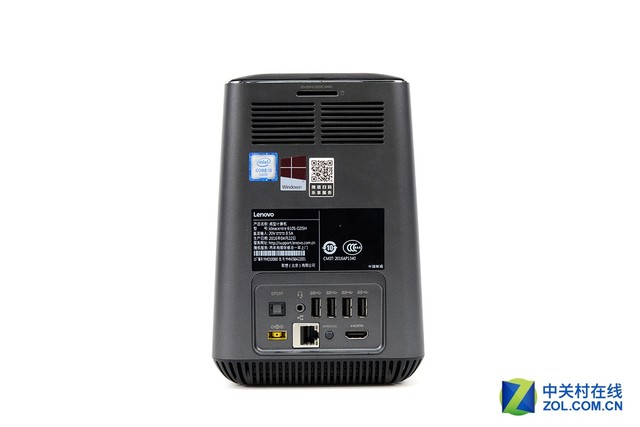

联想投影电脑610S背面接口设计

拆解联想投影电脑610S主机部分，首先我们要在机身底部找到三颗固定螺丝，卸除固定螺丝之后可以打开底盖。

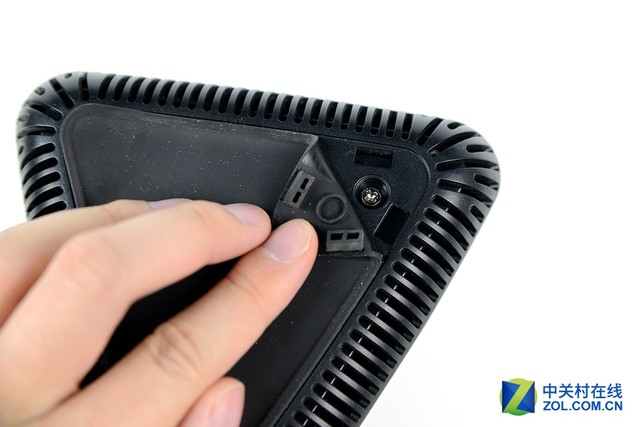

在机身底部找到三颗固定螺丝

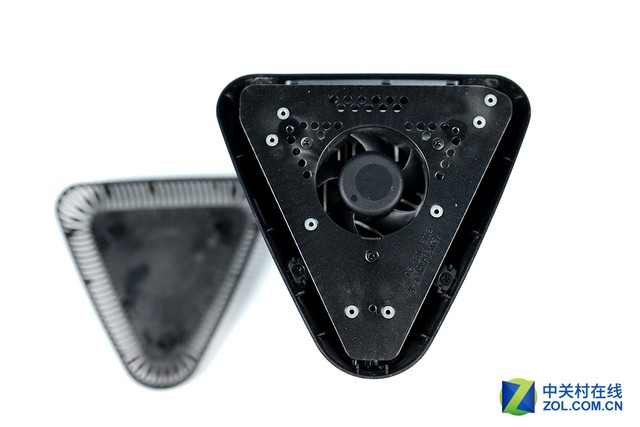

打开底盖之后就能看到底部设计的散热风扇

卸除底部风扇附近的外壳固定螺丝，之后我们便可以把整个外壳拿掉，看到里面的金属架子。

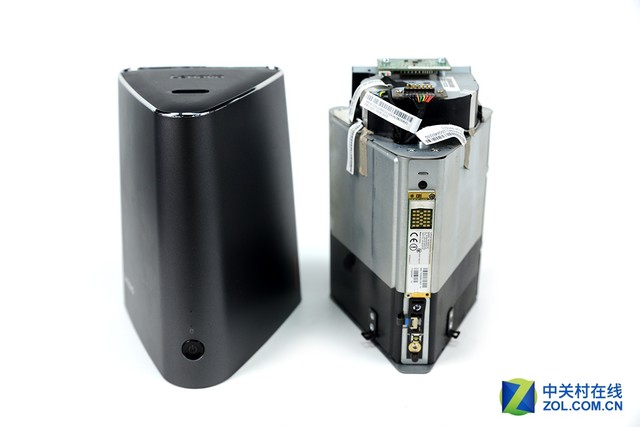

取下外壳后的机身状态

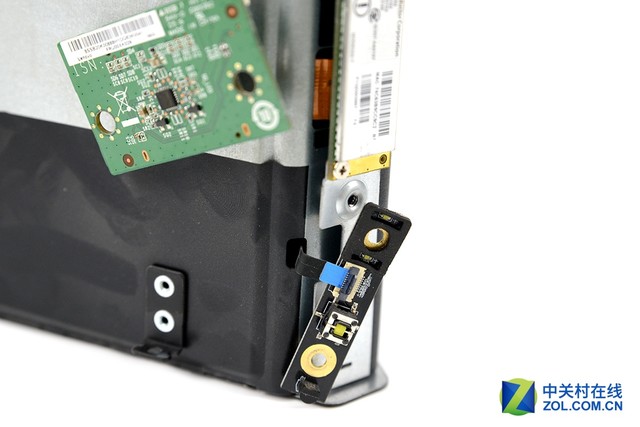

内部设计顶端部分

内部设计接口部分

联想投影电脑610S的外型设计较为圆润，我们打开外壳之后发现内部设计非常的刚硬。三片高强度金属板包裹着整个机身内部，顶部与底部都设计有散热风扇，自下而上的散热模式设计十分科学。内部的细节会有怎样的表现呢？我们继续往里拆。

继续拆解之前，我们需要将三片金属板上固定的一些零部件卸除。实际上，联想投影电脑610S拆机的主要难度就在于三片金属板的卸除，不仅固定螺丝很多，而且运用了巧妙的卡扣设计，使得拆机过程有些繁琐与不便，而且安装回去会更加麻烦一些，因此不推荐新手上手去拆机。

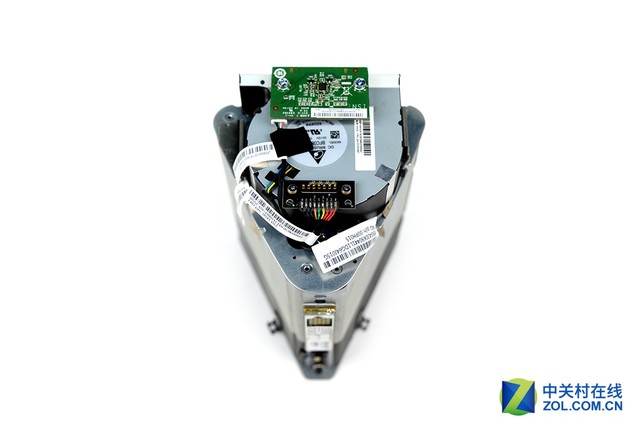

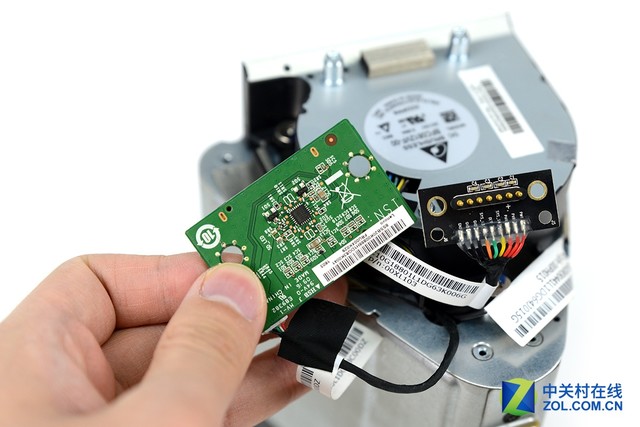

顶部PCB

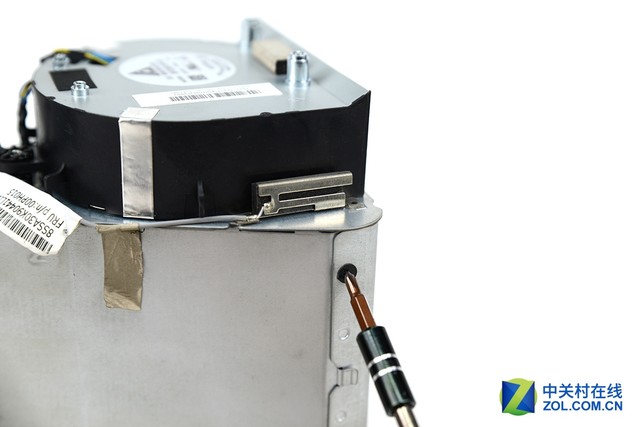

卸除金属板的固定螺丝

在卸除金属板固定螺丝的时候需要注意，切勿使用劣质螺丝刀，否则容易拧坏固定螺丝。卸除螺丝之后，就可以拆下金属板，但是需要注意小心刮伤里面的主板。

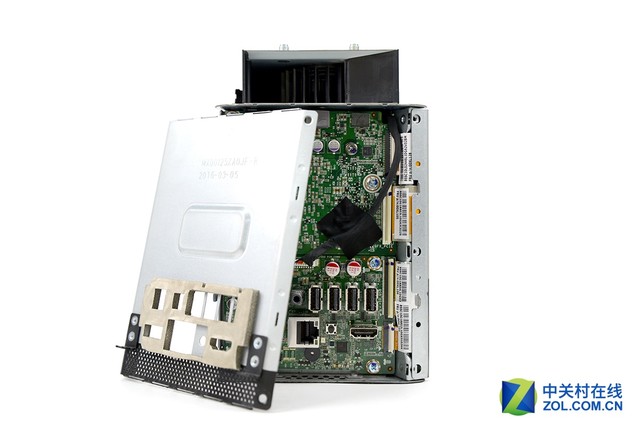

取下接口面的金属板

拆卸完三个金属板之后可以清楚看到机身内部的整体结构。

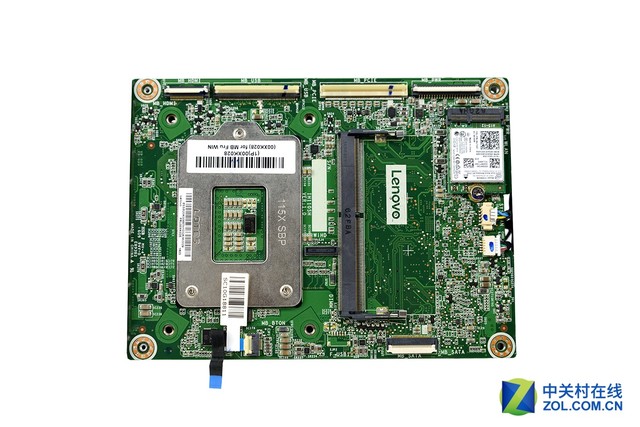

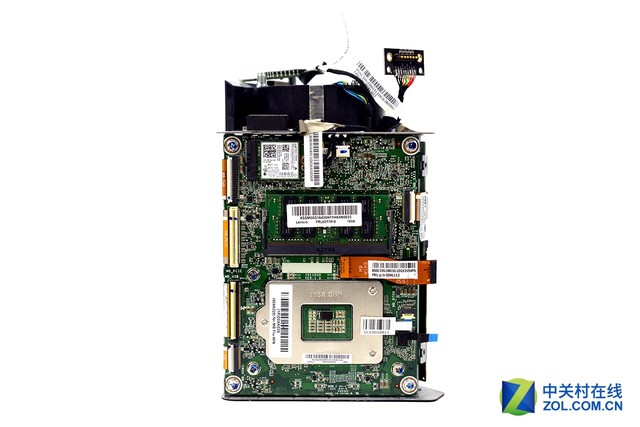

CPU位置主板设计

硬盘位置主板设计

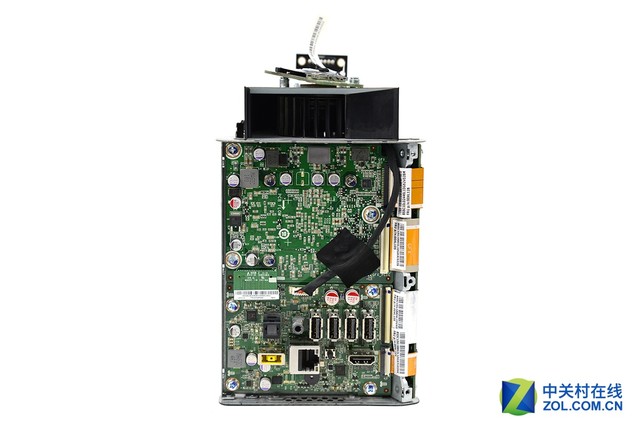

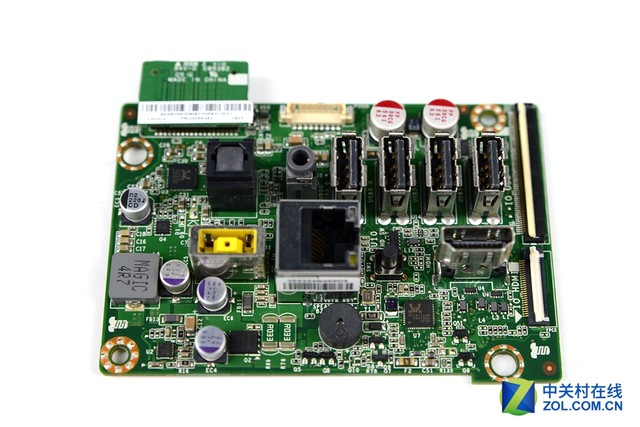

接口位置主板设计

在继续拆解之前，我们先看一下拆解到目前，联想投影电脑610S有哪些可圈可点的部分，以及有哪些可升级项。联想投影电脑610S内部采用三角环绕设计，分别有三块主板组成，一块是CPU与内存部分，一块独立显卡与常用接口部分，一块是硬盘接口部分。从这里我们可以看出，联想投影电脑610S支持内存、硬盘、SSD的更换与升级。

观察完内部设计之后，我们就可以进行接下来的拆解了，首先需要卸除的是硬盘部分。本次拆解的联想投影电脑610S配备了两块硬盘，一块是高速SSD固态硬盘，另外一块是2.5英寸的HDD机械硬盘。用户可以根据需求来升级硬盘部分，当然，在升级之前你需要进行比较复杂的拆机过程。

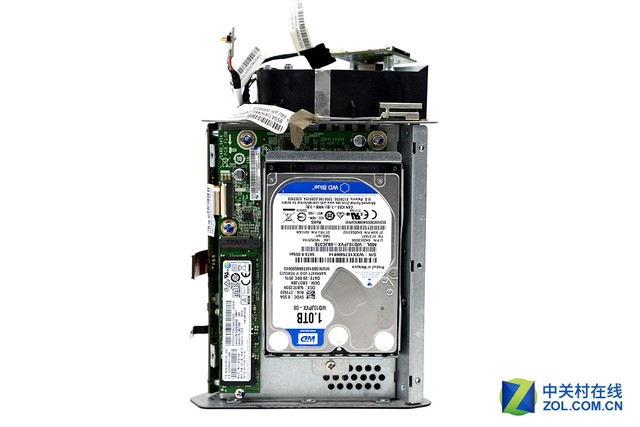

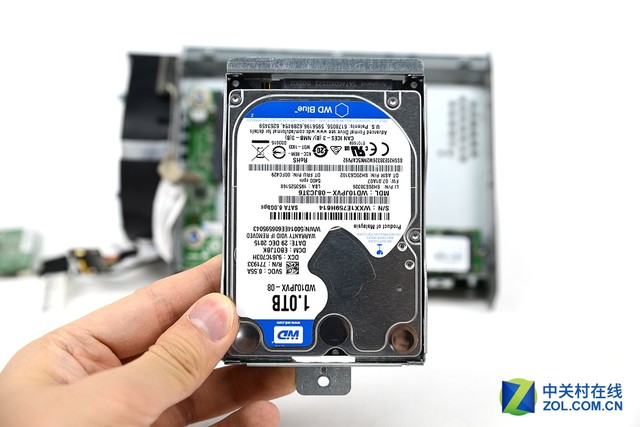

1TB容量机械硬盘

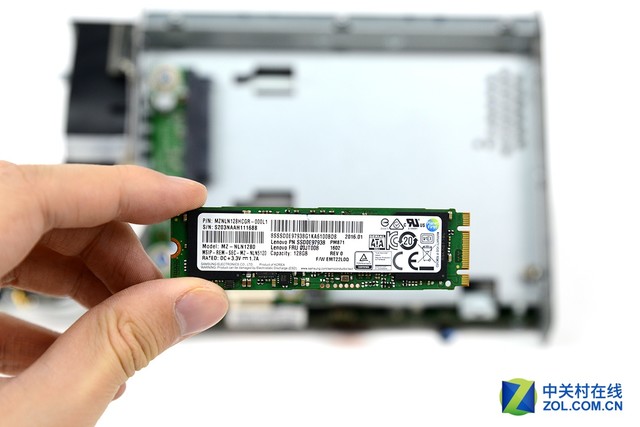

M.2接口SSD固态硬盘

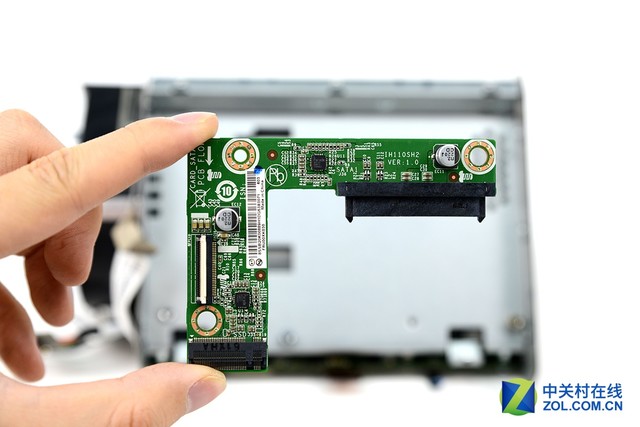

安装硬盘的PCB板

从硬盘部分的设计来看，联想投影电脑610S支持硬盘扩展，但是数量有限。PCIe接口只能安装SSD固态硬盘，传统SATA接口也可以安装SSD固态硬盘，为提速做准备。

联想投影电脑610S的接口配置十分齐全

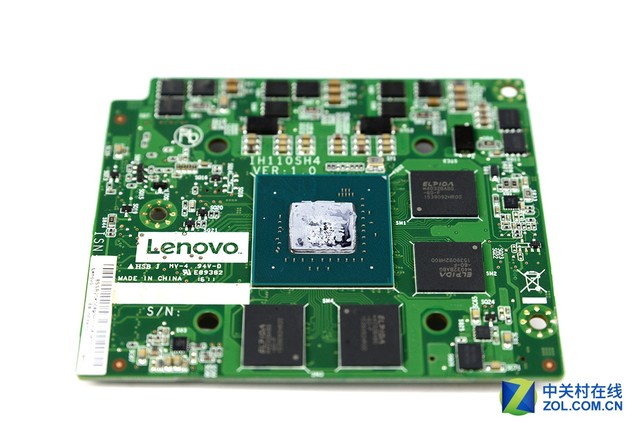

GTX 750 Ti显卡模块

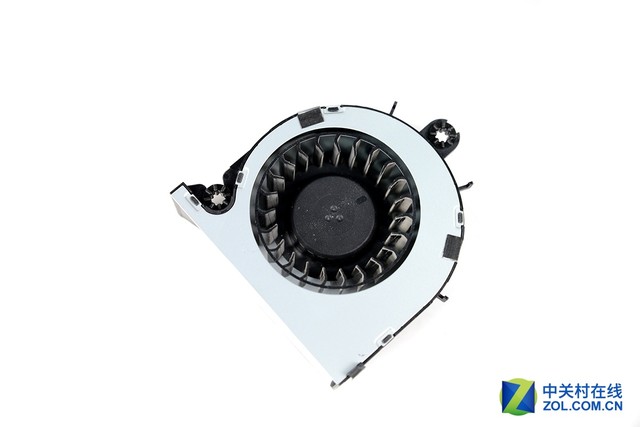

散热风扇

联想投影电脑610S 采用第六代酷睿桌面处理器和NVIDIA GTX750Ti独立显卡，最高支持8GB DDR4 内存，搭配128GB 固态硬盘和2TB 机械硬盘，在硬件配置上完全可以满足这两类用户的需要。

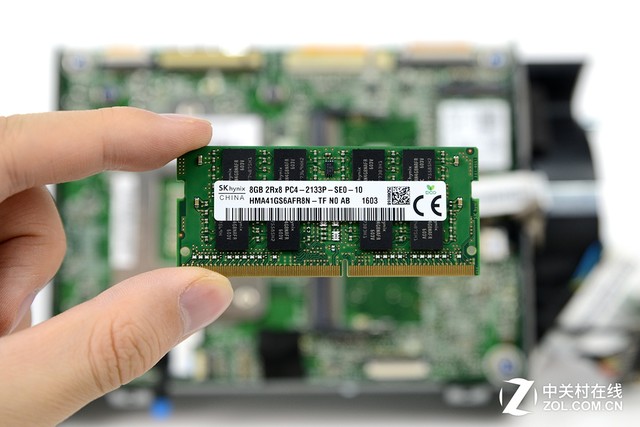

8GB内存

支持内存升级

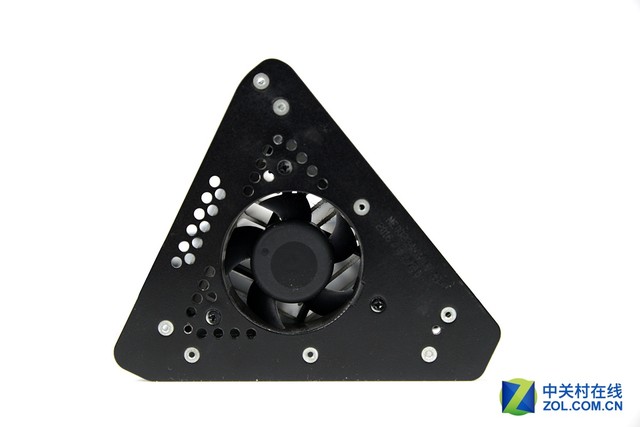

底部散热模块

最后点评：

本次我们对联想投影电脑610S的主机部分进行了拆解，总体而言可以看出联想在这款产品上的用心，小巧机体里藏着如此复杂的设计，同价位产品中实属良心。我们可以看到，麻雀虽小五脏俱全，联想投影电脑610S没有因为体积的限制损失自身的扩展能力，其后部面板搭载了多种接口——SPDIF接口、4*USB3.0、RJ45网线接口SD读卡器、耳麦插孔一应俱全。

另外，投影模块并没有被列入本次拆解的名单里，由于光学模组比较精密的原因，我们也不建议用户自行拆解投影模块。
